浮筒液位计的原理解析和校验方法

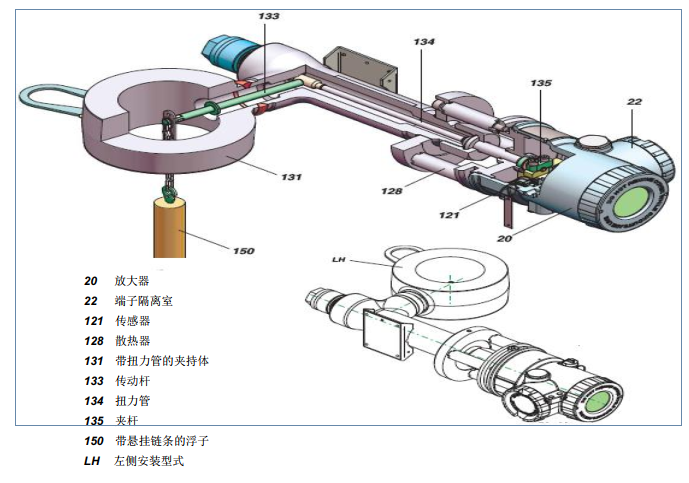

    浮筒液位计设计于阿基米德浮力原理，用于连续测量工业应用中的液位的液位、界面或密度的仪表。浮筒液位计由表头与测量室、测量机构、浮筒、扭力管组件等组成。

    按照浮筒安装位置，可以分为两种：

    1.若装在设备内，称为内浮筒，也就是浮筒直接放进被测容器内部；

　　2.若装在设备外，称为外浮筒，也就是法兰盘将外壳接到被测液体容器。

　　检验方法——

　　对浮筒液位计进行检验，我们一般采用两种方法：挂重法和水校法。

　　挂重法：测量液位时，按照被校刻度的不同，调节重力，按照既定公示和算法，判断输出信号。

    水校法：首先将变送器以工作的状态放置后，使其与连接法兰和盲板法兰进行连接，亦或是直接连接在装置上，关闭根部阀，从排污孔引出一根透明的软管，形成一个连通器，用来观察测量室水位；将变送器前盖扭开，连接电源正负极与仪表接线端正负极，然后用公示算出注水高度，并且以测量室外的半量程标线为基准线，做出相应的标记。

　　测量液位时：

　　测量界位时：

　　式中：

　　L0-零点水位的高度mm

　　Lm -满度时水位的高度mm

　　h –量程mm

　　ρ-被测介质的密度g/mm³

　　ρ1-测重介质密度g/mm³

　  ρ2 -被测轻介质密度g/mm³
