磁翻板液位计顶装和侧装的对比

磁翻板液位计安装分为顶部安装和侧面安装两种，根据不同的环境需要，安装方式也是不同的，接下来我们来了解一下两种方式的区别？

　　1、相同点

　　侧装磁翻板液位计和顶装磁翻板液位计都是基于连通器和磁性耦合原理实现液位的实时测量和显示的，与磁开关或远传变送器配合使用，都能实现液位自动控制和远程操控。

       就结构来说，侧装磁翻板液位计和顶装磁翻板液位计都是由面板、磁浮子、管体以及连接法兰等部分构成。

　   2、不同点

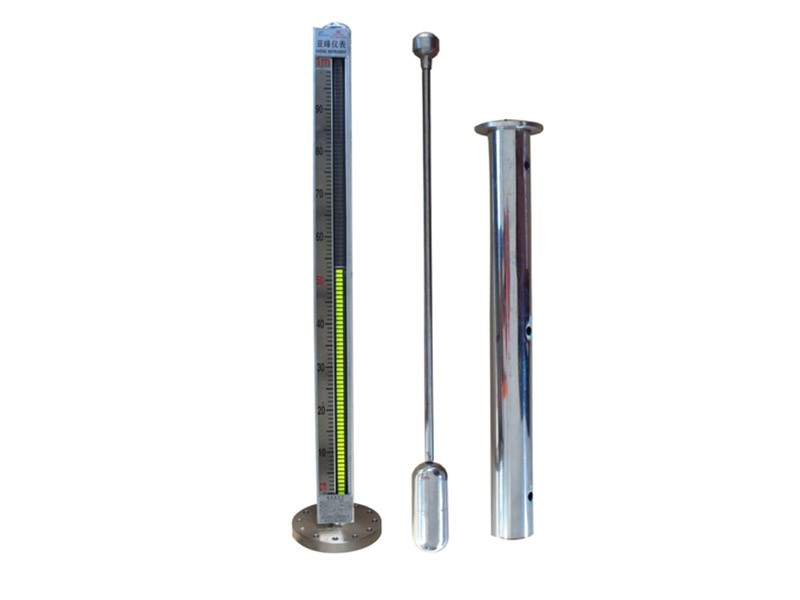

　　顶装磁翻板液位计的磁浮子不在浮球内，而是通过连杆连接下部浮球工作的。上部在容器顶部，下部安装在容器内，由法兰与容器法兰连接。液下部分浮筒内浮子由连杆与上部浮筒内磁性头连成一体。当液体变化时，浮子带动磁钢在浮筒内上下运动，带动面板磁翻片翻转。

       侧装磁翻板液位计的磁浮子直接在液位计管体中，通过法兰或其他接口与容器组成一个连通器；这样管体内的液面与容器内的液面是相同高度的，浮球会随着容器内液面的升降而升降，从而直接带动面板
