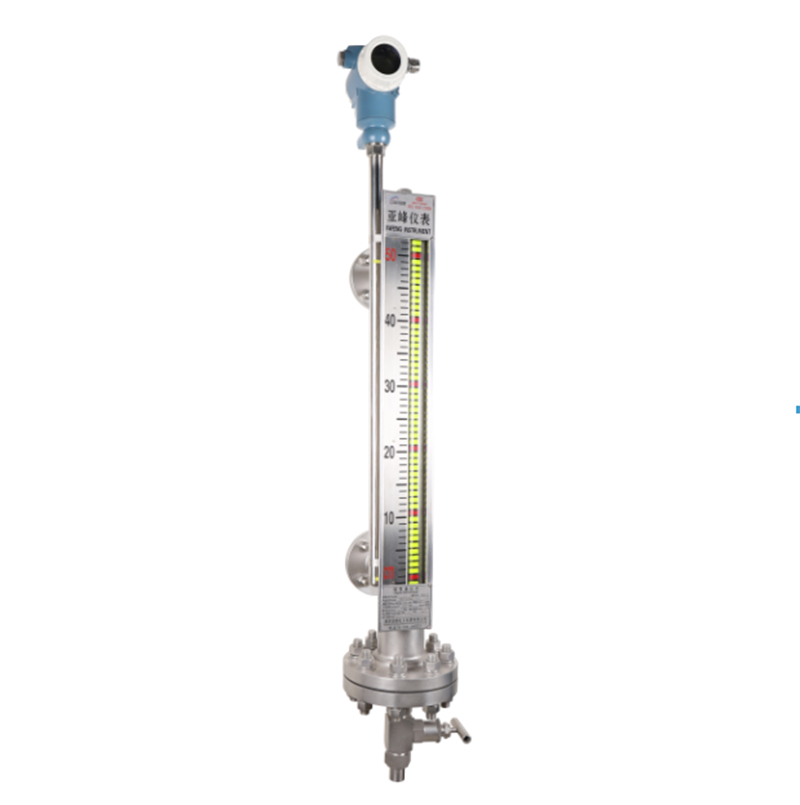

带远传磁翻板液位计如何正确接线？

 带远传磁翻板液位计的远传功能是通过捆绑在磁翻板管体外壁上的远传变送器来实现远传的，可以连接PLC系统、DCS系统和二次表等，达到控制、调节、显示和报警的目的。远传磁翻板液位计在石油、化工、冶金、环保、电力、食品、医药等行业内有着非常广泛的应用。但要保证其安全稳定可靠地工作，远传变送器的正确接线必不可少。那么，远传送器实际需要使用中应如何发展进行一个正确接线，实现与外围的执行管理机构或显示仪表系统装置的连接呢？

 远传变送器接线时应先缓慢打开外壳盖，可以看到模块内部的电接线模块，在模块上表面可以清楚地看到两个接线位置，旁边印着“+”、“-”标志，其中“+”接正电源，“-”接负电源;连接时，确认外置电源为24VDC后再连接。如果电源电压值不满足要求，仪器就不能正常工作，变送器也容易损坏。

 接线时应先将线穿过防水材料接头，按标识系统进行接线，其中“+”接电源的正极，“-”接电源的负极，不能接反；接线设计完毕后，应旋紧接头螺母锁紧线缆，拧紧上盖，并旋转控制仪表设备外壳，将防水施工接头朝下，防止出现雨水可以进入壳体内；外壳应按规定要求进行接地。线缆应选用具有屏蔽二芯双绞铜线，线径应大于0.8mm²,并使用可以单独穿线管进行研究铺设，尽量选择避开大功率电动机、变压器等强磁场环境干扰源，线缆一端的屏蔽线应进行安全可靠接地，以提高数据信号的传输稳定性。
