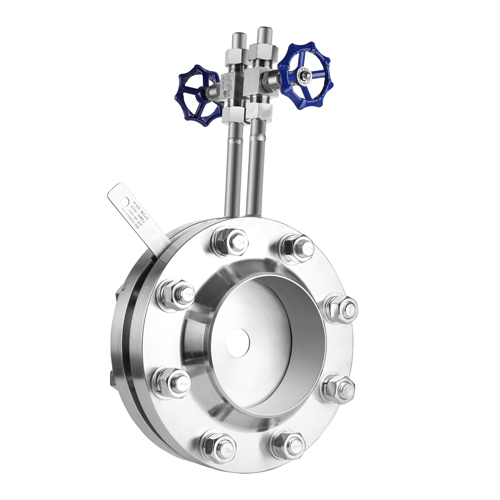

孔板流量计安装管道条件

孔板流量计安装管道条件：

1、节流件前后的直管段是直的，不得有肉眼观察可见的弯曲。

2、安装节流件的直管段应该是光滑的，如不光滑，流量相关系数应乘以粗糙度修正数据。

3、为保证工作流体的流动在节流件前1D处形成一个充分利用发展的紊流速度主要分布，而且使这种情况分布成均匀的轴对称形。

了解了关于安装方面的一些知识，下面再为大家讲解关于孔板流量计在规避测量误差的几点建议：

首先，孔板流量计在流体较为干净、流经节流装置前直管段比较理想（远大于10倍圆管直径）、流体处于紊流状态（雷诺数大于4000）时，其准确度可达 0.75级。

但由于不同气质、计量直管段之间没有可以达到设计要求，孔板产生一定误差的因素有:孔板人口锐角损伤;液体及固体污物堆积在孔板表面，使孔板表面进行粗糙度改变，会增大测量误差。根据现场使用孔板的测量数据统计，该孔板投入使用精度可达1% ，连续使用3个月后精度仅为3% 以下。

其次是量程比问题。量程比（3:1）是孔板流量计嘴大的缺陷。虽然有一些变送器的量程比较大，但当瞬时流量在较大量程范围内变化，小于最大流量的30% 时，测量精度会大大降低。

因此，为了能够提高量程比，可以进行考虑企业利用变送器宽量程的特点，运用管理软件的方式方法实现量程的自动调整（软维护），从而不断扩大量程比，提高测量的有效应用范围，保证计量的准确性。
