磁致伸缩液位计出现假液位的原因?

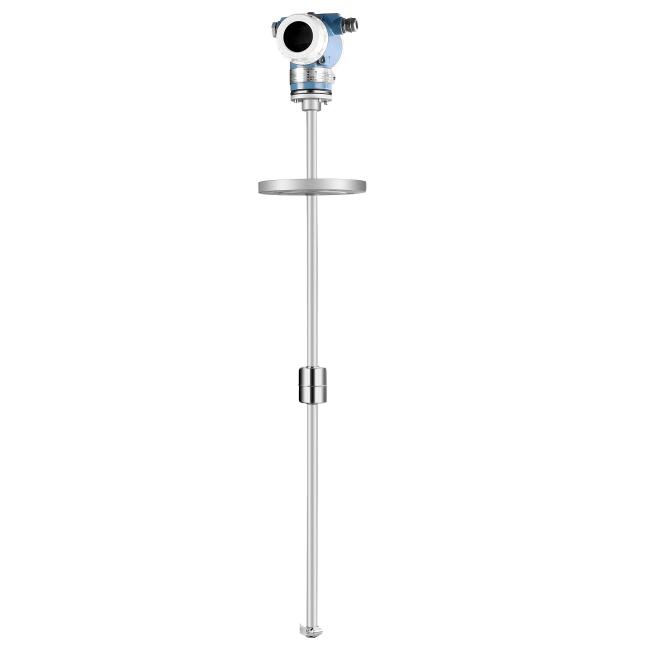

UCZ 磁致伸缩液位计具有高精度、高稳定性、高可靠性、性价比高等特点,可用在各种工业测量控制场合,也可以作为计量器具使用。该系列产品是一种可以连续测量液位、界面,并提供于现场显示和模拟信号输出的精度极高的磁性液位计传感器,比传统的干簧管式传感器的感应分辨率提高了 10 倍以上。基本结构由三部分组成:探测杆、电路感应元件和浮子组成。测量时电路感应元件产生电流脉冲,该脉冲沿探测杆向下传输,并产生一个环形磁场。在探测杆外面有浮子,浮子沿探测杆随液位的变化而上下移动,由于浮子内装有一组永久磁钢,所以浮子同时产生一个磁场。当电磁场与浮子磁场相遇时,产生一个“扭曲”脉冲。将“扭曲”脉冲与电流脉冲的时间差转换成脉冲信号,从而计算出浮子实际位置,测得液位 , 也可以与 UZ 型磁性液位计配套使用。
磁致伸缩液位计主要由电子部件、磁致伸缩波导丝、浮子等部分组成。测量时,电子部件产生一个电流“激励”脉冲,该脉冲电流以光速沿波导丝向下运行,并在波导丝周围形成周向安培环形磁场。当激励脉冲电流产生的环形磁场与浮子内永磁铁产生的偏置磁场相遇时,浮子周围的磁场发生改变,从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个感应扭转波脉冲,该扭转波以声速由产生点向波导丝的两端传播,传向末端的扭转波被阻尼器件吸收,传向激励端的信号则被检波装置接收,并由电子部件测量出脉冲电流与扭转波的时间差,再乘以扭转波在波导丝中的传播速度(固定量为 2800m/s),即可精确地计算出浮子产生扭转波的位置与测量基准点间的距离,也就是液面的位置。
造成液位计控制出现假液位的原因有以下分析几种:
1.外部干扰信号过大,造成电路得到的信号错误,不能实际测量信号;
2.液位计进行内部的波导丝故障,如松动、密封处理不好进水锈蚀等,造成影响信号信息失真;
3. 导线安装不当,信号传输失真;
4.信号处理电路故障。
