单法兰和双法兰差压变送器的对比

法兰式液位变送器测量原理

液位变送器是测量罐内液位简单可靠的测量仪器，是利用P=ρgh的原理来测量差压来测量液位，液位的高低与液位变送器所测得差压成正比，液位变送器的过程连接通常采用隔膜法兰式，膜片内充硅油作为压力传导介质。液体罐通常有敞口罐和带压罐之分，敞口罐上部通大气，测量敞口罐液位的液位变送器只需高压端连接过程法兰，低压侧与大气联通。而带压罐则需要液位变送器高低压侧连接隔膜法兰式，以测量高低取压侧的压力差。

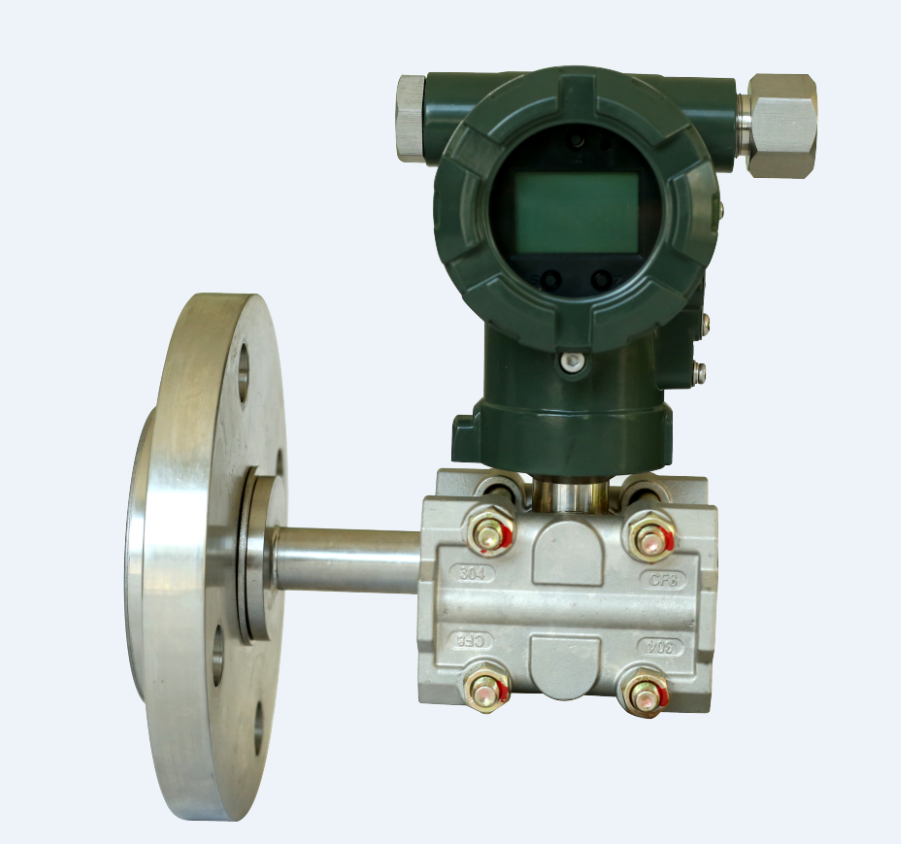

单法兰：单法兰是指变送器的正压侧是法兰结构，直接与测量介质的接口相连，而负压侧是采用引压管将测量介质与变送器的容室相连。优点是测量精度高，能达到变送器的测量技术指标，缺点就是负压管道必须绝对密封，且需对变送器进行量程迁移，校验时应将负压管道内的介质液体的误差迁移掉。

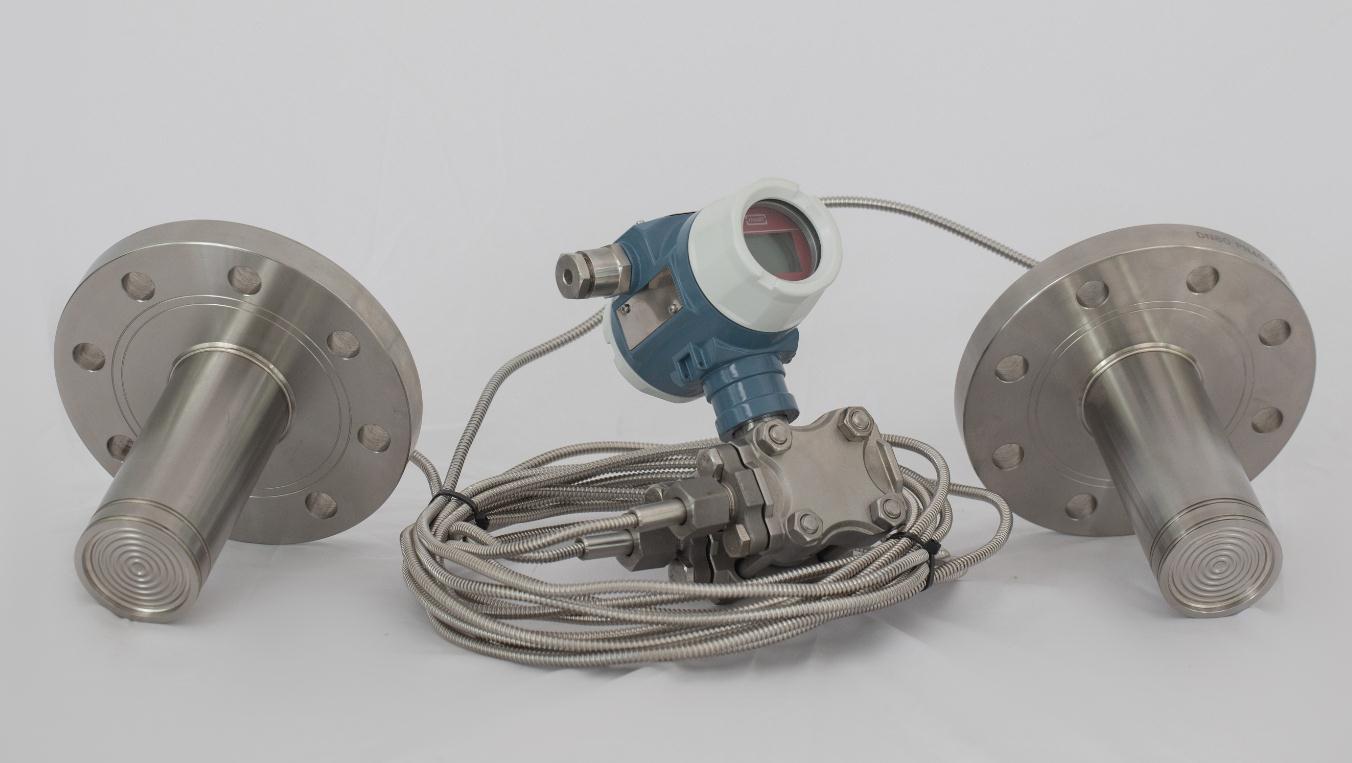

双法兰：双法兰是指变送器的正、负压侧均是法兰结构，可以直接与需测量的容器、管道相连。优点是安装容易，校验方便，不需量程迁移。缺点是测量精度不高，由于法兰与变送器之间采用弹性软管连接，内部应该是充满硅油，所以对介质压力变化的传递有一定的偏差，外界温度变换多多少少对硅油有一些影响，所以测量反映上就有一定的误差。
