孔板流量计的优点及缺点

孔板流量计的优点及缺点

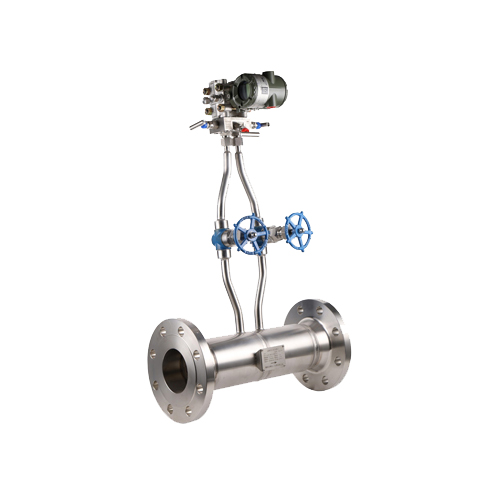

孔板流量计就是在管道内部加装一个中间开孔的圆板，然后测量介质在孔板前后的压力差，经过计算换算出被测介质的流量。

因为蒸汽的流速在节流件处（孔板）形成局部收缩，静压力降低，流速增加，于是在节流件前后便产生了压差。根据流动连续性方程（质量守恒定律）和伯努利方程（能量守恒定律），流量的大小与差压的大小存在一定的比例关系：M2∝ΔP。式中，M 为流量；ΔP 为差压。

通过引压管将差压信号引入差压变送器，差压变送器将差压信号送入流量积算仪，积算仪将差压信号换算成流量信号。同时通过温度和压力传感器测出蒸汽的温度和压力，积算仪根据当时的温度和压力计算出补偿后的流量。

孔板流量计的优点：

▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，

▲适用于较大口径管道的计量；

▲经久耐用；

▲标定全面；

▲价格便宜。

孔板流量计的缺点：

▲对节流装置、引压管、冷凝罐安装要求很高，安装较为复杂。

▲孔板流量计整体校验比较困难，目前只能对差压传感器、压力传感器、温度传感器单独进行校验，整体的精度难于确保。

▲孔板的结构决定了流体流经孔板时流体的静压明显减小，流速显着加大，造成流体冲刷孔板严重，侵蚀孔板中心的锐口金属边缘，致使孔板精度不断下降。液化气、丙烯等易气化的液体流量测量中，流体物理形态的改变造成孔板侵蚀更加严重。

▲孔板的结构形式造成了流体流过孔板后有较大的静压损失，从整体上看孔板流量计是一个耗能较大的仪表，使机泵机械功率的损失加大，不利于装置的能效提高，对于越来越严格的节能要求是一个不利因素。
