孔板流量计的测量原理

孔板流量计属于恒截面，压差型流量计。通过测量孔板片前后的压力差，从而测量出流体的流量，那么孔板流量计具体的测量原理是什么呢？

孔板流量计，就是在管道内部加装一个中间开孔的圆板，然后测量蒸汽在孔板前后的压力差，经过计算换算出蒸汽的流量。

因为蒸汽的流速在节流件处（孔板）形成局部收缩，静压力降低，流速增加，于是在节流件前后便产生了压差。根据流动连续性方程（质量守恒定律）和伯努利方程（能量守恒定律），流量的大小与差压的大小存在一定的比例关系：M2∝ΔP。式中，M 为流量；ΔP 为差压。

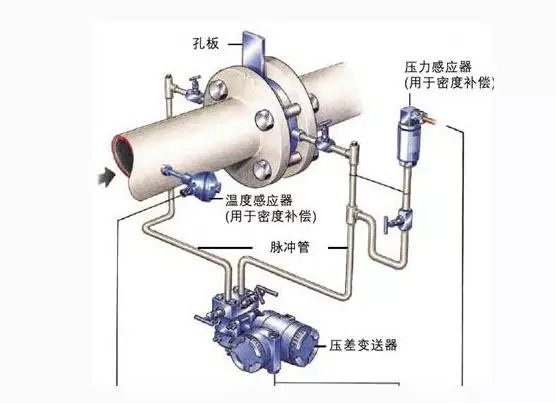

通过引压管将差压信号引入差压变送器，差压变送器将差压信号送入流量积算仪，积算仪将差压信号换算成流量信号。同时通过温度和压力传感器测出蒸汽的温度和压力，积算仪根据当时的温度和压力计算出补偿后的流量。
