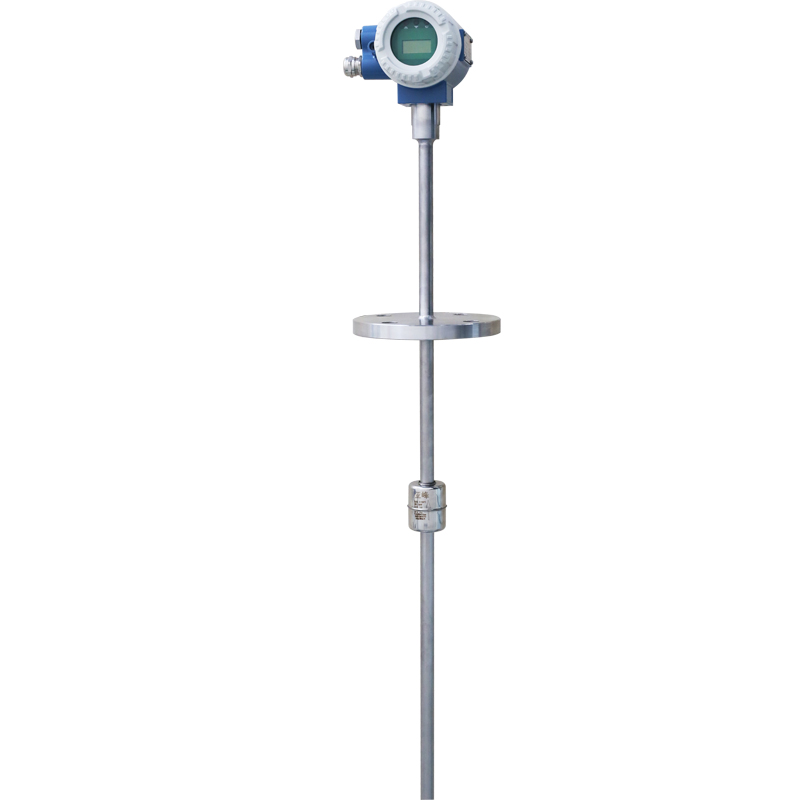

磁致伸缩液位计的安装注意事项

磁致伸缩液位计主要由电子部件、磁致伸缩波导丝、浮子等部分组成。测量时，电子部件产生一个电流“激励”脉冲，该脉冲电流以光速沿波导丝向下运行，并在波导丝周围形成周向安培环形磁场。当激励脉冲电流产生的环形磁场与浮子内永磁铁产生的偏置磁场相遇时，浮子周围的磁场发生改变，从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个感应扭转波脉冲，该扭转波以声速由产生点向波导丝的两端传播，传向末端的扭转波被阻尼器件吸收，传向激励端的信号则被检波装置接收，并由电子部件测量出脉冲电流与扭转波的时间差，再乘以扭转波在波导丝中的传播速度（固定量为 2800m/s），即可精确地计算出浮子产生扭转波的位置与测量基准点间的距离，也就是液面的位置。

1、由于测量原理等因素，当磁致伸缩式液位计处于强磁场干扰环境下，会使浮子受的磁场力叠加导致消磁。因此，安装时应远离强电磁环境，如高压电机、风机、离心机、搅拌器、变频器、干燥床等，需要急停、启动的地方，这些设备应做好接地屏蔽工作。同时，磁致伸缩式液位计的信号线应远离高压电源线，并使信号线屏蔽层处于良好接地状态。

2、静电放电会干扰磁致伸缩式液位计的测量，使用时应使安装有液位计的设备良好接地。

3、为了避免射频电磁场辐射，需要在设计时考虑无线仪表发射源的位置，至少保证2m以上的距离。

4、对非可控的干扰，一般会在现场侧加保护器、防雷击、保护电路板。浪涌保护器中的抑制元件(压敏电阻MOV)是采用损耗自身的方式对进行消解(发热、融化)，对抗大的。这样就可以很好地保护磁致伸缩式液位计的本体安全。

5、工频磁场多数由工频机泵产生，安装磁致伸缩式液位计时应尽量远离工频机泵。

6、如果介质温度变化过大，磁致伸缩式液位计不宜作为计量级的仪表使用。但 是，只要满足平均每变化10℃，输出值变化小于2mm的条件，介质温度累计变化所产生的误差一般在测量要求误差范围之内。

7、在振动环境使用时，也会影响精度，液位计安装在非振动的工况条件下。
