差压式流量计的优缺点

差压式流量计的优缺点

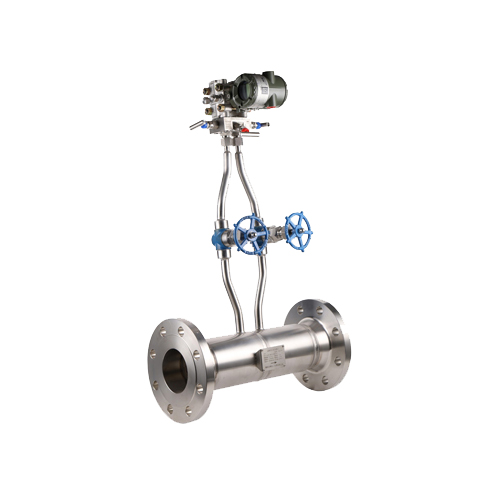

差压式流量计为人们熟知的有孔板流量计、喷嘴流量计、V锥流量计、文丘里管流量计等，可用于测量大多数液体、气体和蒸汽的流速。

其优点是：

（1）应用最多的如孔板流量计，结构牢固，性能稳定可靠；

（2）应用范围广泛，至今仍是使用最多的一类流量计；

（3）检测件、变送器和显示仪表可由不同厂家生产，便于规模生产。

其缺点是：

（1）测量准确度不稳定，受安装和流体冲击影响（如孔板、喷嘴流量计）容易产生磨损，进而影响测量数据准确性；

（2）范围度窄，一般为3∶1~4∶1；

（3）现场安装条件要求高，安装不准确会对测量准确度产生较大影响；

（4）产生压损大。

在近30年的压力式流量计发展中，为了克服孔板等流量计压损大、易阻塞、易磨损的问题，弯管流量计和内锥体流量计等相继问世，尤其对于蒸汽流量的测量，弯管流量计更是有其独特的性能优势。下面主要结合弯管流量计的特点和在舰船领域中的应用做简要分析。

目前，弯管流量计以其价格低廉、可应用于各种介质、耐磨损、不易堵塞、直管段要求不高、可焊接安装等特点，逐渐受到市场认可。尤其在舰船流量测量领域，由于船舱内空间狭小、振动大、湿度大、温度高，用法兰连接的流量计一旦发生漏液、漏气情况，维修难度大、造成压力损失大，而弯管流量计的焊接安装可以很好解决这一问题。另外，一些精密仪表在恶劣工况下使用需定期维护、更换，而弯管流量计只要现场正确安装，后期便可免维护（只需保证外部差压变送器的正常使用即可），并能够在高温、高压工况和高准确度要求下使用，可以说在舰船流量测量领域有得天独厚的优势。但弯管流量计也存在不足，如焊接安装对下一周期的溯源造成障碍；90°弯管流量计很难找到合适的溯源检定机构；弯管内所产生的差压信号值较低，给差压信号的检测带来一定难度等。因此，虽然弯管流量计在舰船领域的应用广泛，但后期的溯源和维护等问题也是使用者应予以考虑的。
