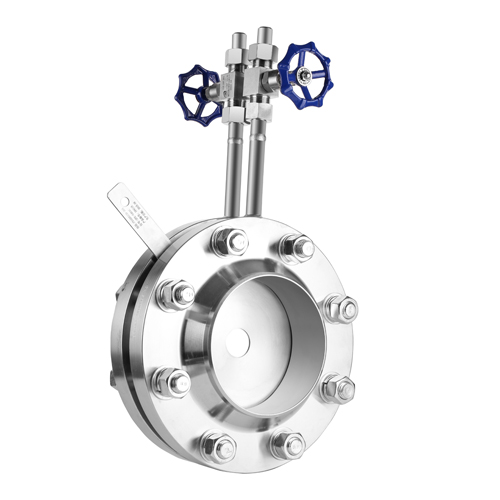

节流装置该如何选择?
节流装置的选择应该基于所需测量和控制的流体特性和参数,例如压力、温度、介质、流量范围等。以下是一些选择节流装置的要点:
压力:工作压力决定产品结构形式,压力越高,法兰等级越高,选择的法兰等级应大于等于工作压力的1.5倍,压力大于4MPA以上时,建议选择直接无法兰焊接式。对于气体蒸汽,我们关注的是工作压力而不是最大压力,因为气体可压缩性会使得压力和温度变化直接影响密度。对于液体来说,压力和温度对密度影响较小,压力和温度变化对差压值影响也较小。
工作温度:工作温度也会影响气体的密度,其次温度还通过影响管道材质来影响产品。当蒸汽温度大于400度时,我们应考虑使用耐高温的合金钢。
管道材质:管道材质需要与法兰材质保持一致或高于管道材质的要求。
介质:了解介质名称能反映出其物理特性,如密度、黏度等数据,从而影响节流装置的选择。
流量范围:流量范围是决定差压值的直接数据,有些场合无法提供流量范围,可以根据管道经济流速来反推。
