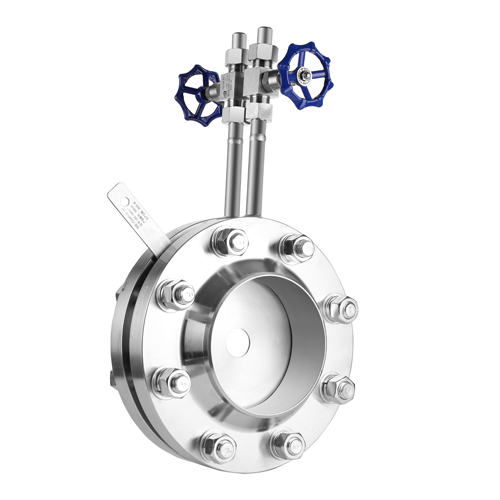

孔板流量计的常见类型和取压方式

2024-11-01 阅读 34

孔板流量计是一种广泛应用的流量测量仪表,经过多年的发展,已经衍生出多种类型和取压方式。本文将详细介绍孔板流量计的常见类型和取压方式,以帮助读者更好地理解和应用这一流量测量仪表。


一、孔板流量计的常见类型

1.标准孔板:

标准孔板是一类规格最多的标准节流装置,广泛应用于各种流体特别是气体流量测量中。其结构因压力、通径、取压方式的不同而不同。标准孔板按常用取压方式可分为角接取压、法兰取压、径距取压三种类型。然而,标准孔板在应用时容易积污和磨蚀,这可能会导致介质流出的系数发生改变,从而造成一定的测量误差。为了减少测量误差,需要改善节流件边缘磨损的情况,并对其进行定期清洗。

2.圆缺孔板:

圆缺孔板适用于黏度较高、比较脏的介质。其取压方式通常为法兰取压。

3.偏心孔板:

偏心孔板适用于包含固体颗粒物流体的流量测量。其取压方式为角接取压。偏心孔板和圆缺孔板只适于安装在水平或倾斜管道上,不能在垂直管道上使用。

4.内藏孔板:

内藏孔板是将孔板与测量管做成一体,一般用于小管径(DN≤50mm),因此又称小管径孔板。

5.限流孔板:

限流孔板用于流体输送过程的降压、限流。利用节流件的压力损失的特点,来达到降压、限流的目的。

6.环形孔板:

环形孔板适用于各种流体(气体、蒸汽、液体)介质。它除了具有标准孔板的结构简单、牢固、安装使用方便等特点外,还可以自动解决上游的流动干扰,有效地避免流量计的非轴对称分布,因此不用担心节流件积污的状况。

二、孔板流量计的取压方式

1.角接取压:

角接取压分为单独钻孔取压口和环室取压两种形式。环室结构复杂,加工费时、费料、成本高,且取压孔容易堵塞,不易疏理。然而,采用环室结构可以利用其均压作用提高测量精度。取压口可位于管道上、管道法兰上或夹持环,取压口轴线与孔板各相应端面之间的间距等于取压口直径之半或取压口环隙宽度之半。

2.法兰取压:

法兰取压是将取压口设置在前后专用的取压法兰上,取压口距孔板端面的距离为25.4mm,又称为一英寸取压法。法兰取压结构上比角接和环室要简单,但需要专用的孔板法兰,不能用普通法兰代替。

3.径距取压:

径距取压是指将取压口设置在孔板上游或下游侧的管壁上,上游取压口距离孔板端面的距离为D,下游取压口距离孔板端面的距离为D/2,又称D-D/2取压。径距取压法在结构上没有复杂的加工件,现场安装使用很方便,在欧美国家应用广泛。

此外,还有一些其他取压方式,如理论取压法(缩流取压法)和管接取压法(损失取压法),但这些方法在实际应用中较少使用。


结论

孔板流量计作为一种成熟的流量测量方式,根据各种不同的工况,会选用不同形式的孔板和取压方式。了解孔板流量计的常见类型和取压方式,有助于更好地选择和应用这一流量测量仪表,从而提高测量精度和可靠性。在实际应用中,需要根据介质的特性、管道条件以及测量要求等因素综合考虑,选择合适的孔板类型和取压方式。
