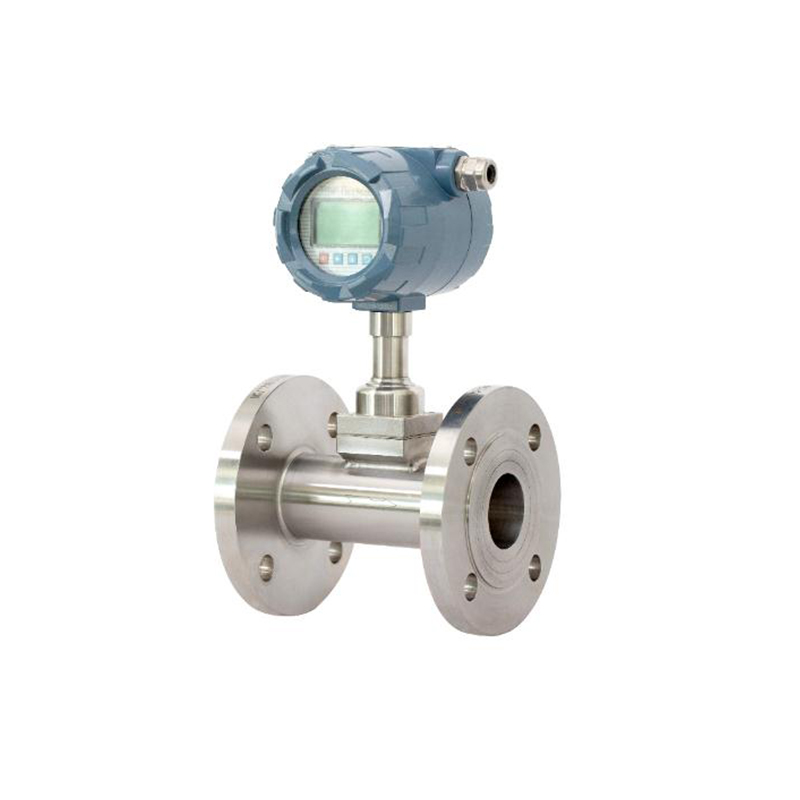

涡街流量计的原理和特点

一、原理

涡街流量计是根据卡门涡街原理（Kármán Vortex Street）测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。当流体在管道中流动时，遇到障碍物（如涡街流量计中的漩涡发生体）会产生回流而形成漩涡。在均匀流动的流体管道中，垂直地插入一个具有非流线型截面的柱体作为漩涡发生体，当流速高于一定值时，在该漩涡发生体两侧会产生旋转方向相反、交替出现的漩涡，这些漩涡随着流体流动，在下游形成两列不对称的漩涡列，称之为“卡门涡街”。

漩涡产生的频率与流体的流速和漩涡发生体的特征尺寸有关，而与流体的物理参数如温度、压力、密度、黏度及组成成分无关。因此，当漩涡发生体的形状和尺寸确定后，可以通过测量漩涡产生频率来测量流体流量。

二、特点

测量范围广：涡街流量计的量程范围大，测量范围非常广，量程比一般可达1:10。

高精度：涡街流量计在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响，因此具有较高的测量精度。

高可靠性：涡街流量计无可动机械零件，测量部件结构简单，性能稳定，使用周期长，可靠性高，维护量小。

压力损失小：涡街流量计造成的压力损失小，运行费用低，更具节能意义。

输出信号多样：涡街流量计有模拟标准信号（如4-20mA、0-10V等）和数字脉冲信号输出，容易与计算机等数字系统配套使用。

适用范围广：涡街流量计可用于测量气体、液体、蒸汽等多种介质的流量，应用范围广。

智能化设计：涡街流量计采用先进的电路设计，具有自动补偿被测流体密度或标况体积计算的功能，以及全新的数字滤波和修正功能，使流量测量更加精准可靠。
