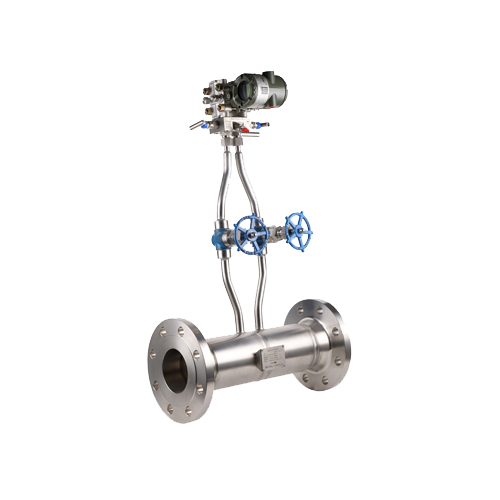

孔板流量计各个部分的作用

孔板流量计的根部伐可帮助变送器拆开和解决引压管根部阻塞问题。关闭根部伐可切断控制测量系统和管道的通路，经过我们焊接式接头来拆装三伐组、变送器组件；还可在企业必要时打开根部三通伐观察引压管是否有管道内部流体排出，以此来分析判断问题根部阀阻塞管理情况。顶端正负排放螺栓口，可在必要时实现三伐组关闭功用检查。

三阀组可防止投运时根部伐不能进行同步开启使差压变送器遭到单向压力不断冲击，并对根部伐有备份作用。

根部伐关闭状态可使引压系统关闭，可以事先将引压系统灌满整个液体，起到液封作用。假设变送器垂直向下安装，充灌的液体可保持在引压管中，使任何一个管道工作介质都不能直接进入差压变送器，起到防热冲击、防堵、防气泡产生作用。

平衡压力室尺寸直径为25mm，导压管内径为6mm。两者的直径比为0.24。因此，当平衡压力室的液柱高度变化1mm时，导压管的液柱高度变化≤0.06mm，以保证差压测量的准确性。而箱体规划，根据实验情况，可进行500℃高温蒸汽计量，使灌装液温升≤5℃，确保变送器不受过热危害。　　　

对蒸汽、液体进行测量引压钻孔与孔板水平呈-30°，可以保证液柱稳定和避免出现管道沉淀物进入引压管，减少阻塞的风险。对于气体测量，压力钻孔与孔板水平为+30°，可避免水滴和管道沉积物进入压力管道。

孔板流量计可以选用法兰对夹，安装时简单、方便；同时孔板和夹装法兰凹凸配套产品加工，可保证企业设备同心安装，法兰内径严格按管道内径加工，可防止设备系统安装时出现一个台阶引起测量数据误差。

三伐组、变送器构成一个组件进行密封，组件与引压管接口设计选用不同焊接式接头密封，拆卸方便，密封系统可靠。其它系统联接设计选用氩弧焊，无渗漏点。孔板和法兰密封，金属缠绕石墨垫片具有耐振动、耐高温的特性，可以保证孔板和法兰的密封效果。
