浮筒液位计的安装调试注意事项

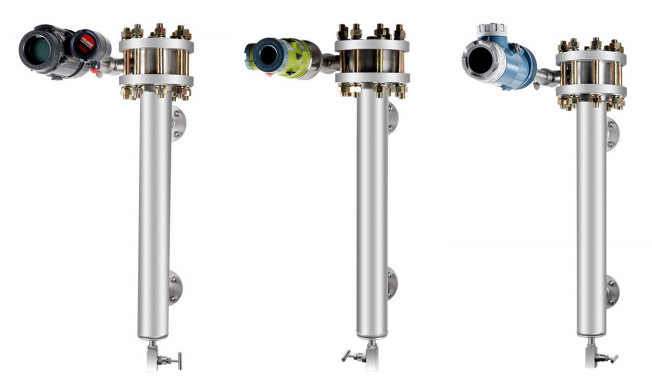

浮筒液位计是根据阿基米德定律设计而成的液位测量仪表，浮筒液位计可用来测量液位、界位和密度。专用于测量压力容器内液位，由表头、扭力管组件、内外浮筒组成。

原理浸在液体中的浮筒受到浮筒液位计向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被打破，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。

这样，通过指示器内磁感应元件和传动装置使其指示出液位。限位开关的仪表即可实现液位信号的报警功能。基于位移测量原理，悬挂在测量弹簧上的位移筒体沉浸在被测液体中，并受到阿基米德向上浮力作用，其作用力与排开液体质量成正比。根据液位高低，筒体浸入深度不同，向上浮力发生变化，测量弹簧将要作相应延伸，以达到测量结果。

安装调试注意事项：

(1)仪表必须选择垂直安装方式，才能正常运行。

(2)浮筒液位计出厂时已按用户提供的技术条件调试完毕，一般不需用户进行调整。如果实际测量的介质密度与所提供介质密度不符，则需要根据实际密度进行标定。

(3)安装内浮筒时，要检查安装法兰面是否与容器成水平位置，然后装上垫圈，正确安装。如果介质页面波动较大，需安装防波管以保证精度。

(4)外浮筒液位计在安装前，要先检查容器上下法兰的平直度，以保证浮筒液位计垂直安装。

(5)仪表垂直安装后，仪表显示不在零点时，可按照产品操作说明中进行零点迁移。调整好零点后通过紧固螺钉将指示器机构牢固的固定在测量磁钢室外。
