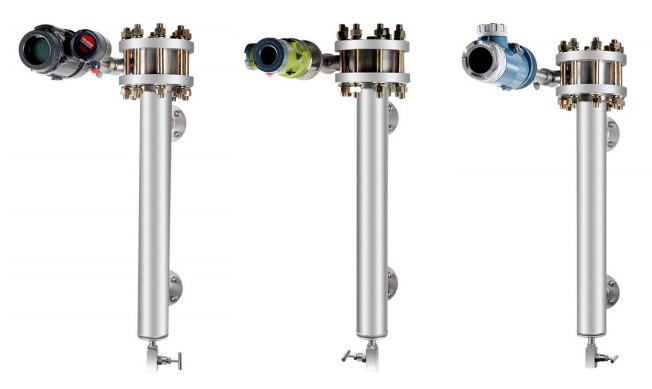

浮筒液位计的工作原理是什么？

当被测液体无液位时，浮筒不受浮力，浮筒顶部所接的连接钢丝处于紧绷状态，扭力杆受浮筒重力影响产生一个固定的扭转力，此时浮筒液位计应输出4毫安电流，即浮筒液位计为零点。

当被测液体的液位上升时，液体进入测量筒，浮筒杆随着液位的升高，排出的液体体积不断增多。根据阿基米德定律，物体所受的浮力等于这个物体所排出的液体的体积重量。由于浮筒杆是一个体积小重量沉得金属管，浮筒所排出的液体重量远远小于浮筒本身的重量，因此浮筒上部的连接件仍然处于紧绷状态，扭力杆承受着浮筒重力减去浮筒所排出液体的重量（浮筒的浮力）产生一个变化的扭转，此时浮筒液位计输出一个变化的大于4毫安的电流。

当被测液体的液位达到zu高，此时浮筒全部浸没入被测液体，此时浮筒所排出的液体的体积重量为一固定数值，此时扭力杆所承受的扭转力为浮筒自身重量减去浮筒所排出的液体的重量，此时扭力杆承受着一个固定的扭转力，浮筒液位计输出的电流为20毫安，即浮筒液位计的满度。

根据阿基米德定律，整个液位测量过程中浮筒上部连接钢丝所承受的拉力

F= mg-ρVg=G -πd2/4ρgH

公式中G为浮筒的重量，d为浮筒的外径，ρ为被测液体的密度，H为被测液体的高度。

上述的公式经过转换变为：

H=4（G-F）/πd2ρ=K（G-F）/ρ

式中K为一固定常数4/πd2

从公式中可以看出钢丝所受的拉力F在液体密度ρ一定的情况下，与被测液体的高度H成单值对应的反比关系。只要检测出浮筒上部钢丝的拉力F即可得出被测液体的高度。
