磁翻板液位计的顶装和侧装有哪些区别?

2021-09-28 阅读 282

    在工业测量领域,磁翻板液位计占据着很大的份额,被广泛运用在多种行业的生产过程中,搭配磁性开关、液位变送器,实现液位界位的上下限报警和远距离监测控制。性能稳定、读数直观醒目、测量范围大,且无需接电仍可实现现场显示。这么多的优点,受到了广大客户的喜欢。



    因安装方式的不同,磁翻板液位计分为顶装和侧装两种。不同的磁翻板,相应的使用工况也是不同,衍生而出的安装方式也是各异。



    一 侧装磁翻板液位计

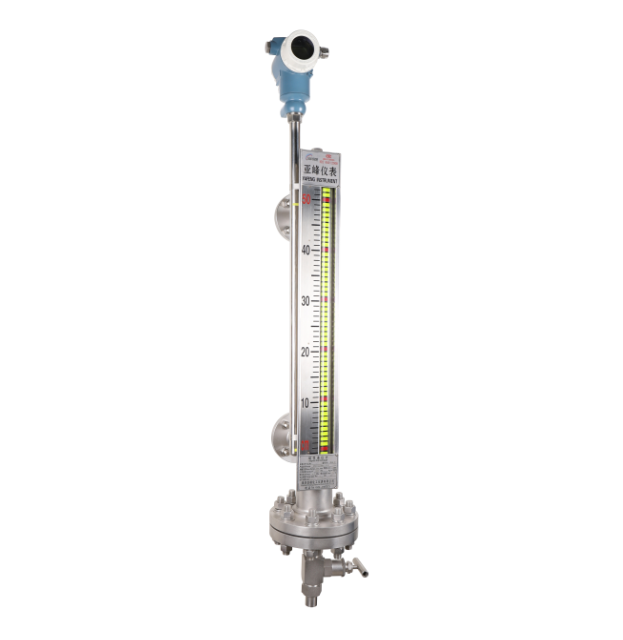

磁翻板液位计


    1侧装磁翻板常用法兰连接,安装在容器外侧面的引液管上,对于连接法兰的选择,需要注意的是要与容器上的相匹配。

  2 截止阀一般是要有的,可以保证磁翻板出现故障或者调试时,方便控制便于维修。

  3 要注意安装的时候保持垂直,以确保浮子在腔体内运行时能畅通无阻。

  4 客户在安装前,要注意把下法兰打开,将浮子放进腔体内,放的时候注意观察浮子上的标示箭头,不要方向放错。

  5 使用前,检查一下翻片是否能正常使用,翻转是否灵敏。

  6 使用时,先将上截止阀打开,再打开下截止阀,介质会缓缓流入主测量管,以免出现流速过快,影响浮子的正常使用,出现故障。



    二 顶装磁翻板液位计

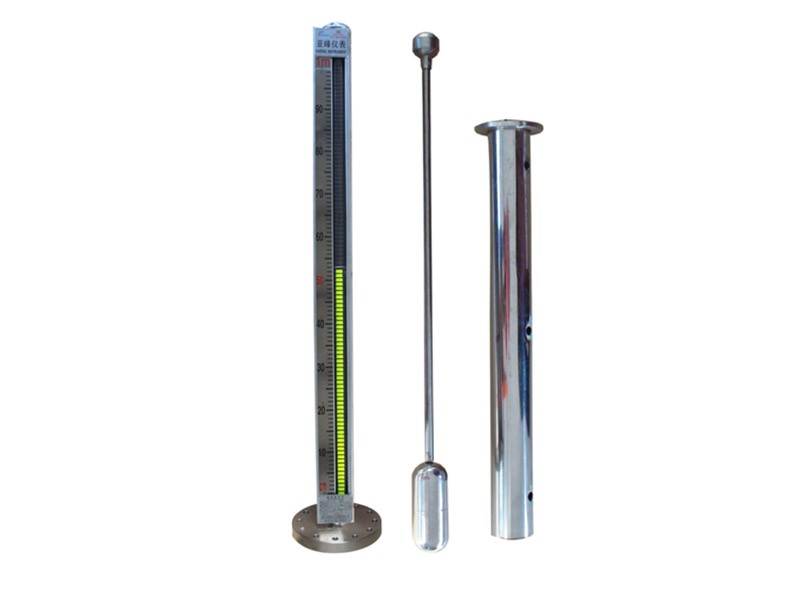

顶装磁翻板液位计


    1 顶装型磁翻板常用在地下储罐或者侧面不宜开口的容器上,它的差别在于,顶装型磁翻板下端有一个过程连接法兰,直接与容器相连。

  2 侧装磁翻板所用的浮子结构,是通过连杆将上下浮子连成一个整体,当下浮球随液位上下浮动时,上浮球也在连杆的带动下上下浮动,随之通过磁耦合原理驱动磁翻片发生翻转,要求在安装的时候,浮子连杆要保持竖直。

  3 顶装型磁翻板配套导向筒,保持浮子可以正常上下浮动不受卡阻。

  4 安装位置要避开加液口,防止浮球、导向筒在加液时受到冲击。

  5 连接法兰不宜太小,否则浮子在运行时受阻较大,易卡住。

  磁翻板液位计的稳定可靠运行,不仅仅与自身特性有关,正确的安装、使用、维护保养,也是一个重要保证,也能提高磁翻板的寿命。
