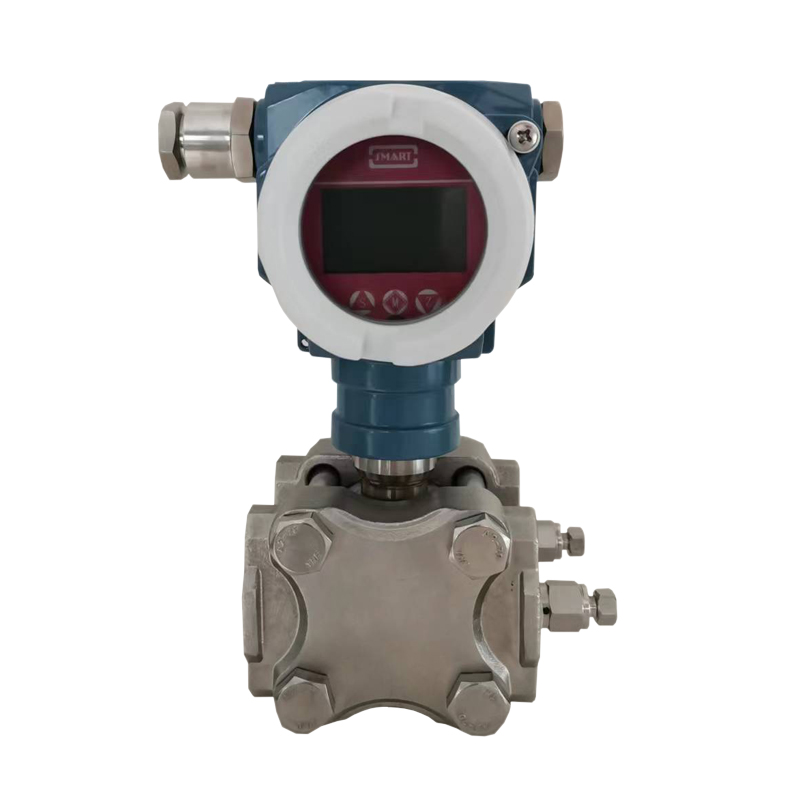

差压变送器故障诊断方法

差压变送器故障诊断方法：

1 ．输出过大的可能原因和解决方法：

　　（ l ）导压管。检查导压管是否泄漏或堵塞；检查截止阀是否全开；检查气体导压管内是否有液体，液体导压管内是否有气休；检查变送器压力容室内有无沉积物。

　　（ 2 ）变送器的电气连接。检查变送器的传感器组件连接情况．保证接插件接触处清洁；检查 8 号插针是否可靠接表壳地。 ．‘

　　（ 3 ）变送器电路故障。用备用电路板代换检查、判断有故障的电路板及更换有故障的电路板。

　　（ 4 ）检查电源的输出是否符合所需的电压值。

2 ．输出过小或无输出的可能原因和解决方法：

　　（ 1 ）导压管。检查导压管是否泄漏或堵塞；检查液体导压管内是否有气体；检查变送器压力容室内有无沉积物；检查截止阀是否开全，平衡阀是否关严。

　　（ 2 ）变送器的电气连接。检查变送器传感器组件的引出线是否短接；检查 8 号插针是否可靠接表壳地；保证接插件接触处清洁；检查各调节螺钉是否在控制范围内。

　　（ 3 ）接线回路。检查加到变送器上的电压是否正常；检查回路是否短路或多点接地。

　　（ 4 ）变送器电路故障。同样也可用备用电路板替代来判断分析有故障的电路板或更换有故障的电路板。

3 ．输出不稳定可能原因和解决方法：

　　（ l ）接线回路。检查回路是否有间歇性短路、开路或多点接地现象；检查加到变送器上的电压是否合适；

　　（ 2 ）被测液体波动。调整电路的阻尼作用的大小。

　　（ 3 ）检查气体导压管内是否有液休，液体导压管内是否有气体。

       （ 4 ）保证接插件接触处清洁，检查传感器组件的接地情况。

　　（ 5 ）用备用电路板替代有故障的变送器电路板来判断故障及更换有故障的电路板。
