磁致伸缩液位计的原理和优势

2024-11-05 阅读 28

磁致伸缩液位计是一种高精度的液位测量仪器,其原理和优势可以归纳如下:


一、原理

磁致伸缩液位计的工作原理基于磁致伸缩效应(也称为韦德曼效应)。磁致伸缩材料在受到外部磁场作用时,会发生微小的伸缩变化。这种效应被巧妙地应用在液位测量中。

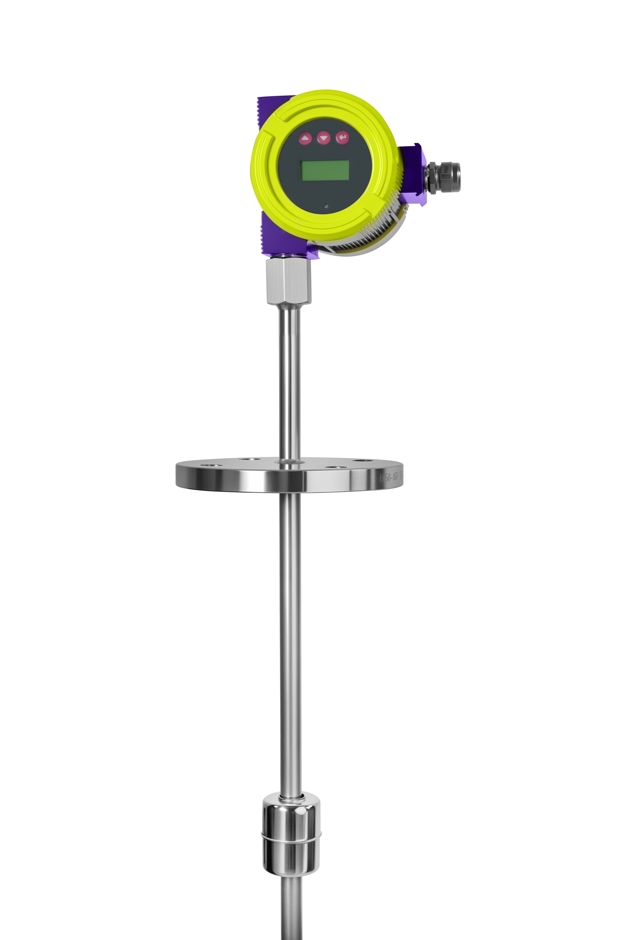

组件构成:磁致伸缩液位计主要由电子变送器、浮球(内置永久磁铁)以及探测杆(也称为波导管或测杆)三个关键部件组成。

起始脉冲:电子变送器周期性地向探测杆发送一个短暂的电流脉冲,这个脉冲会在探测杆内部产生一个沿杆快速传播的磁场。

磁场交互:浮球随着被测液位的升降而上下移动,浮球内部的永久磁铁在其周围形成一个静态磁场。当变送器产生的脉冲磁场与浮球的静态磁场相遇时,会在两者交互的位置引起磁致伸缩效应,从而在该点产生一个微小的扭曲波(或称为回波脉冲)。

信号检测:这个扭曲波以固定的超声速度沿探测杆反向传播,当它到达探测杆的一端时,电子变送器能够检测到这个返回的扭曲波信号。

时间测量:通过精确测量从发射初始脉冲到接收到扭曲波信号之间的时间差,再根据扭曲波在材料中传播的速度,可以计算出浮球(及液位)相对于传感器底部的实际距离,从而确定液位的高度。

二、优势

高精度:由于磁致伸缩液位计采用波导脉冲工作,通过测量起始脉冲和终止脉冲的时间来确定被测位移量,因此测量精度高,分辨率优于0.01%FS。这是其他传感器难以达到的精度。

高稳定性与可靠性:磁致伸缩液位计采用波导原理,无机械可动部分,因此无摩擦、无磨损。整个变换器封闭在不锈钢管内,与测量介质非接触,使得传感器工作可靠、寿命长。

强环境适应性:磁致伸缩液位计对环境变化不敏感,适用于多种工业环境,包括高温、低温、高压等恶劣条件。

安全性好:磁致伸缩液位计的防爆性能高,本安防爆,使用安全,特别适合对化工原料和易燃液体的测量。测量时无需开启罐盖,避免了人工测量所存在的不安全性。

易于安装与维护:磁致伸缩液位计一般通过罐顶已有管口进行安装,特别适用于地下储罐和已投运储罐的安装,并可在安装过程中不影响正常生产。同时,由于其主要部件为电子元件和磁致伸缩材料,维护简便。

便于系统自动化工作:磁致伸缩液位计的二次仪表采用标准输出信号,便于微机对信号进行处理,容易实现联网工作,提高整个测量系统的自动化程度。

综上所述,磁致伸缩液位计以其高精度、高稳定性、高可靠性、强环境适应性以及安全性好等优势,在石油、化工、食品加工、水处理等工业领域的液位测量中得到了广泛应用。
