双色云母水位计的原理和优势

2024-11-05 阅读 27

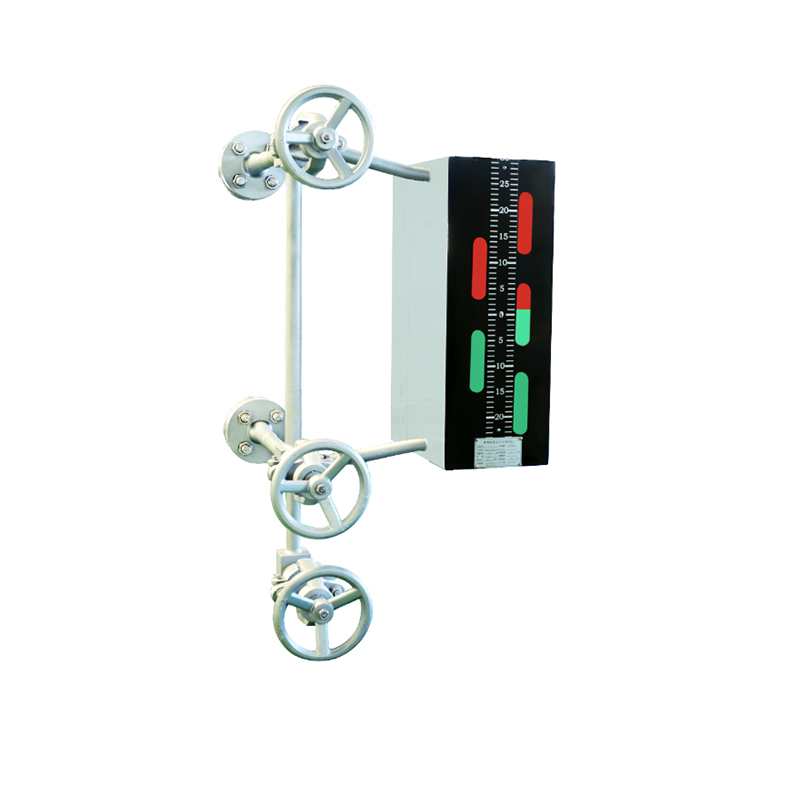

双色云母水位计是一种专为电厂、石化、工矿企业等蒸汽锅炉或其他压力容器设计的水(液)位监测仪表。以下是对双色云母水位计的详细介绍:


一、工作原理

双色云母水位计的工作原理基于光的折射和散射现象。它采用红、绿两种光源向水位计的体腔发光。在空腔的汽相中,红光被导向前方,而绿光被倾斜地导向墙壁并被吸收;在空腔的液相部分,由于水位的折射,绿光指向前方,而红光则斜向墙壁。因此,当在前面观察时,蒸汽部分显示为红色,水部分显示为绿色,从而实现双色显示。

二、结构组成

双色云母水位计一般由蒸汽阀、水阀、阀体、排水阀、平衡管等组成。在UB系列等先进型号中,本体与工艺连接法兰之间还会设置一个保温热平衡补偿管,以减少测量误差,真实显示实际水位。同时,双排多窗交错显示可以避免腺体之间的盲点,提高观测效果。

三、产品特点

显示精度高:双色云母水位计采用先进的双色显示技术,能够清晰地区分汽相和液相,实现高精度的液位测量。

无盲区显示:通过双排多窗交错显示,避免了腺体之间的盲点,实现了无盲区显示,提高了观测效果。

液位显示清晰:光源采用特殊的二极管冷光源,发光均匀,耐高温,使用寿命长,使得液位显示更加清晰。

自冲洗效果好:双色云母水位计具有良好的自冲洗效果,能够防止污垢和杂质的积聚,保持观测窗口的清洁。

四、适用工况

双色云母水位计适用于高温高压、腐蚀性强的工况环境。其工作压力范围通常为6.4~21.5 MPa,能够满足电力行业、石油化工领域、钢铁冶炼行业、造纸行业等电站锅炉及工业锅炉的水位监测需求。

五、日常维护与检查

为了确保双色云母水位计的准确性和安全性,需要定期进行日常维护与检查。具体内容包括:

检查压盖、阀体、阀门、螺栓螺母等关键部件是否完好,如有损坏应及时更换。

定期清理观测窗口,保持其清洁和透明。

检查连接法兰和保温热平衡补偿管等部件是否松动或损坏,如有异常应及时处理。

定期检查光源的亮度和稳定性,确保其正常工作。

综上所述,双色云母水位计是一种高精度、高可靠性的液位监测仪表,适用于多种恶劣工况环境。通过定期维护和检查,可以确保其长期稳定运行,为企业的安全生产提供有力保障。
