磁翻板液位计可分为哪几种类型

2021-07-14 阅读 71

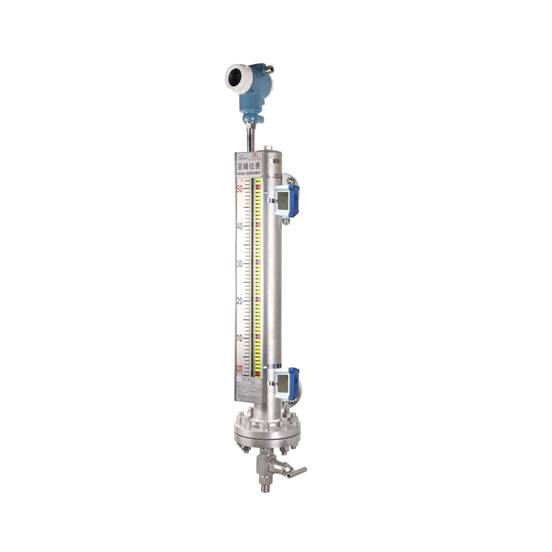

磁翻板液位计又称磁翻柱、磁性液位计、磁性浮子液位计等,根据浮力原理和磁耦合原理工作的,可以在高温、高压、高粘度和强腐蚀条件下,安全可靠地测量液位。与磁性开关和液位变送器配套使用时,可以实现液位(界位)的上下限报警及远距离检测和控制。


磁翻板液位计面板有以下几种类型可供选择:常温型、中温型、高温型、磁敏电子双色型、整体不锈钢真空型。还可按耐温耐压耐腐蚀等情况分为:基本型(适合于常温低压工况),高温低压型,高温高压型,防腐型,深冷型,夹套保温等。

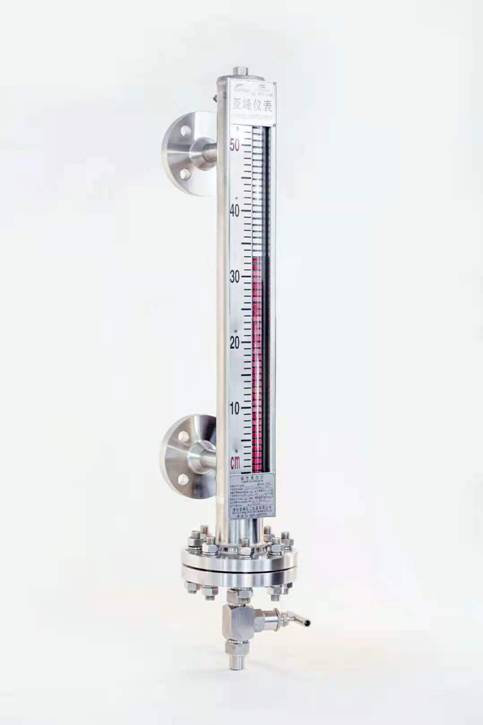

防气化专用磁翻板液位计


针对液化气、液氨、丙烯、丙烷等易气化测量介质,潍坊亚峰化工仪表有限公司(以下简称“潍坊亚峰仪表”)自主设计研发了一款防气化专用磁翻板液位计,该液位计主体腔室内设计有消气泡机构,既能有效的消除气泡造成的浮球上下跳跃造成的虚假液位显示,又能保证不影响浮球正常上下移动,是针对目前易气化测量介质液位测量的最理想产品。

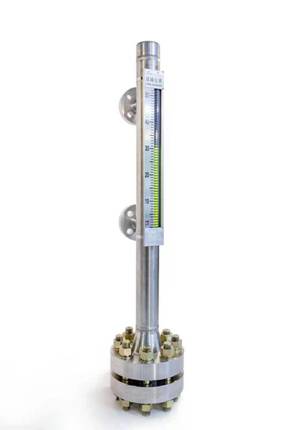

高温高压型磁翻板液位计:


    UZC 型高温高压型磁翻板液位计,是潍坊亚峰仪表专业针对高温高压测量环境设计的系列液位计。本系列产品有如下优势:

  1. 根据压力容器设计标准自主研发的壁厚模拟设计软件,可根据客户工况压力和温度范围,科学的设计出该产品承压腔室的壁厚和浮球的规格及尺寸,有效提高了该系列产品的承压性能和安全性能。

  2. 承压腔室和浮球采用单面焊接双面成型工艺,有效保证焊缝质量。

  3. 针对不同压力级别,法兰连接密封面均采用高压设计,连接法兰密封面采用RJ 环连接面时最高设计压力可达42Mpa。

  4. 探伤检测:根据不同的压力等级对焊接完成后的各零部件和腔室进行一系列的探伤检测,最大程度的确保焊缝质量和材料的零缺陷。

  5. 显示面板针对高温环境,采用高温隔离技术,可有效地将显示面板与高温腔室进行高温隔离,提高耐温性能和使用寿命。

  6. 水压试验:在生产完成后,会对其进行严苛的高压水压模拟实验,最大程度保证了本系列产品的安全性能和密封性能,为客户的安全生产测量提供最安全可靠的产品。

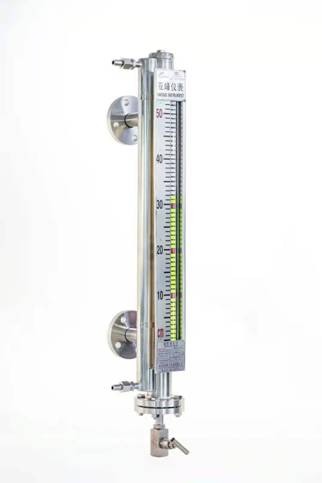

    夹套型磁翻板液位计:


    采用夹套式设计,通过为夹套层抽真空或通入流通介质达到控制温度的目的,为仪表对易结晶或较低温度下流动性差的液体测量提供了可靠的测量方案。保温夹套起加热保温作用,亦可通入冷却介质降温,适用于化工装置中需防冻、保温、高温及加热场合的液位测量。夹套形式有蒸汽、循环水、抽真空夹套方式。


深冷型磁翻板液位计:




    适用于低温、超低温的液体测量,最低工作温度可达-196℃,该产品腔室采用目前最成熟的深冷隔离技术,可使液位计长期在低温环境正常使用,具有表面不结霜、全过程测量无盲区、显示醒目、读数直观、测量范围大等优势。按照工作温度可分为:低温型和超低温型,这两种液位计均采用不同的深冷隔离工艺以达到适应对应温度的测量。

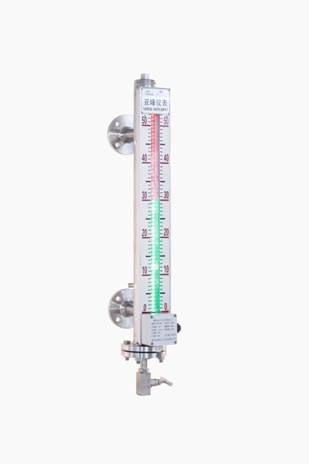

    磁敏电子双色液位计:


选用优质不锈钢及进口电子元器件制造,显示部分采用高亮度LED双色发光管,组成柱状显示屏,通过LED光柱的红绿变化来显示所测量液位的高低。显示亮度高,可视距离远,标尺清晰,显示角度大,亮度可调,产品更具视觉化、 智能化等特点。全过程测量防雨淋、防腐蚀、可耐高温、高压、防泄漏、无盲区、显示醒目、读数直观、且测量范围广,适用于各种塔、罐、槽、球型容器及锅炉等设备的液位连续测量。选配液位报警开关,可实现液位上下限报警和控制。

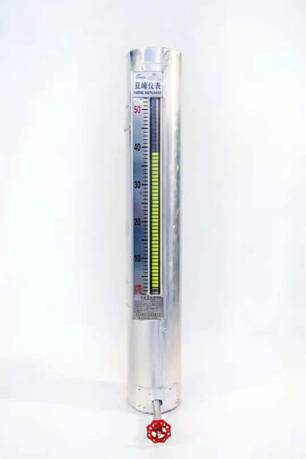

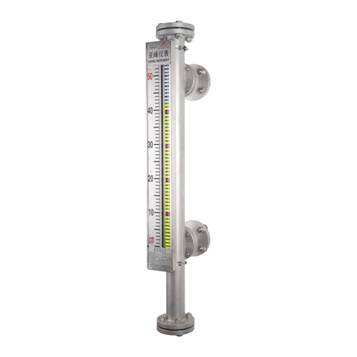

防腐型磁翻板液位计:


    用于工业生产中各种防腐储罐内介质的液位测量。对工作温度、压力不高的酸性、碱性溶液尤其适用。该液位计接液部分采用PP 或PVC 材料,也可采用不锈钢内衬PTFE 拉伸工艺,整体显示无盲区,安全可靠,使用寿命长。

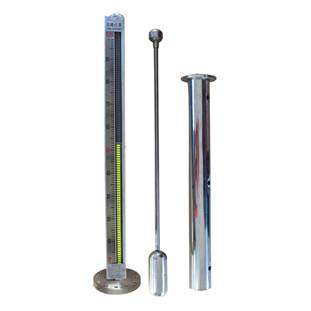

顶装磁翻板液位计:


适用于各种地下储罐以及侧面不宜开口容器的液位测量。容器内液位的变化通过连杆顶部的磁钢驱动指示面板内的磁珠翻转。该液位计无需现场供电,使用安全、指示清晰、是液位检测的一种理想仪表。该产品适用于多种测量介质,如水、液化气、丙烯、液氨、稀酸、碱盐、以及重油、焦油等。可与UQZ或UCZ型捆绑式远传变送器配套使用,输出4—20mA远传信号,可配上下限液位报警开关,实现上下限液位报警与控制。
