磁翻板液位计备受爱戴的因由

2021-07-14 阅读 84

    磁翻板液位计有着独特的优势,被广泛地运用在工业生产过程中,例如电力、石油、化工、冶金、环保、医药、食品等各行业。它可以在高温、高压、高粘度和强腐蚀条件下,安全可靠地测量液位,且具有读数直观、显示醒目、安全可靠、测量范围大等优点。

磁翻板液位计是根据连通器原理、浮力原理和磁耦合原理工作的,当被测容器中的液位升降时,液位计腔体中的浮子随浮力的作用也随之升降。浮子内的永久磁钢通过磁耦合传递至现场指示面板荧光翻片,实现液位现场指示。


  磁翻板液位计可根据客户需要配置上下限开关,实现远距离报警和限位控制。若配置远传变送器,则可实现液位的远距离指示、检测和控制。而根据磁翻板在实际应用中的安装位置,又分为顶装和侧装。而根据不同参数要求,也会有面板材质、翻片材质、法兰口径、密封面、保温伴温、远传报警等的不同,可以根据需求而非标定制。

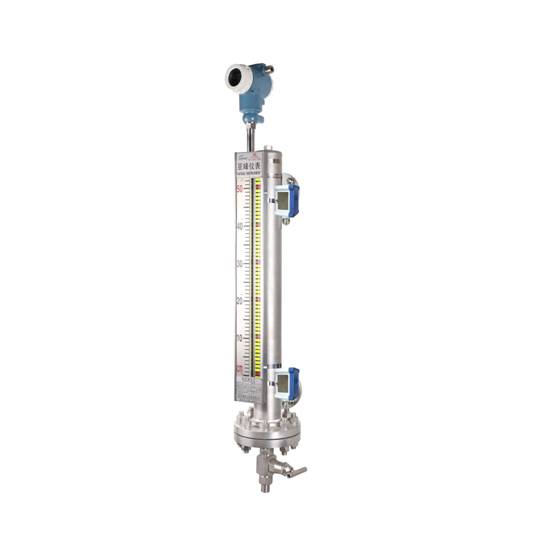

而磁翻板的结构会因实况、参数不同而存在不同之处:


  基本型磁翻板:根据连通器原理、浮力原理、磁耦合原理工作。腔体中的浮子随容器中的液位升降而升降,而浮子中的永久磁钢则通过磁耦合传递至现场指示面板荧光翻片,当液位上升时,翻片荧光面翻转,当液位下降时,翻片非荧光面翻转,指示器的黄黑或红白交界处即为容器内介质液位/界位的实际高度,实现液位现场指示。

  上下限液位开关:安装在磁翻板上的液位开关和液位计同一磁耦合系统,液位计主导管内的浮子随液位变化上下移动,当浮子由下而上接近液位开关时,浮子内的磁钢产生及相连的凸轮摆动以驱动开关动作,浮子继续上升,开关保持该状态不变,而下接近液位开关时,磁场间的斥力再次推动液位开关转换状态并保持,因此开关具有双稳态记忆功能。

远传变送器:磁翻板上安装远传变送器,变送器由传感器、转换器组成,通过浮子上下移动,磁耦合的作用使测量原件依次动作,来获得电信号的变化,转换成4-20mA的标准电流信号输出,以便于数字显示仪表或计算机进行关联,实现远传显示与控制。

磁翻板液位计安装方便、可靠耐用,维护量小、维修费用低等优势,适用于低温、中温、高温、真空、低压、高压等各种环境,是各行业工业生产过程中的理想液位测量产品。而潍坊亚峰化工仪表有限公司自主研发的整体不锈钢真空型磁翻板,更是备受国企央企、中小企业的喜欢。
