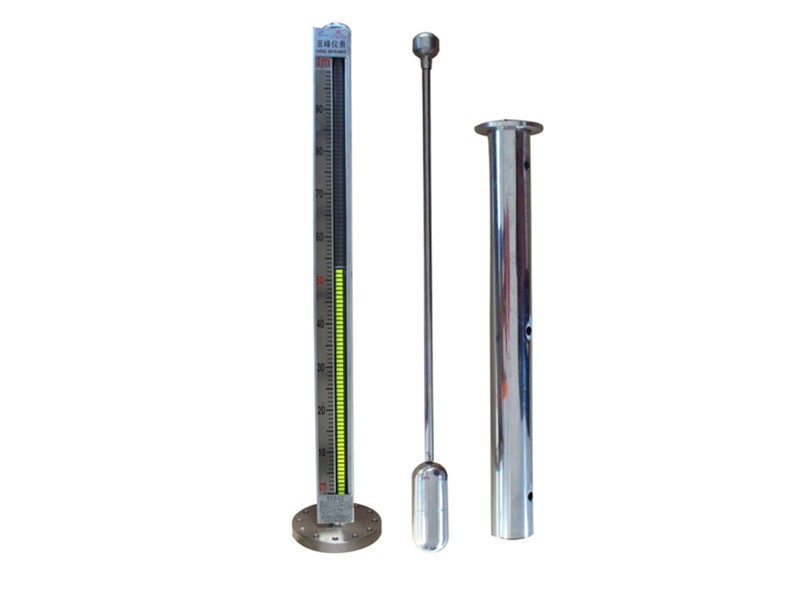

顶装磁翻板液位计的原理

磁翻板液位计也称磁翻柱、磁翻板、磁性浮子液位计等，可以在高温、高压、高粘度和强腐蚀条件下，安全可靠地测量液位，具有读数直观，显示醒目，测量范围大等优点。其中顶装式磁翻板液位计特别适用于各种地下储罐以及侧面不宜开口容器的液位测量。该液位计无需现场供电，使用安全、指示清晰、是液位检测的一种理想仪表。该产品适用于多种测量介质，如水、液化气、丙烯、液氨、稀酸、碱盐、以及重油、焦油等。可与UQZ或UCZ型捆绑式远传变送器配套使用，输出4-20mA远传信号，可配上下限液位报警开关，实现上下限液位报警与控制。

该液位计是根据浮力原理和磁耦合原理工作的，容器内液位的变化通过连杆顶部的磁钢驱动指示面板内的磁珠翻转。当液位上升时，翻片荧光面翻转，当液位下降时，翻片非荧光面翻转，指示器的黄黑或红白交界处即为容器内介质液位的实际高度，从而实现液位指示。

抽真空指示器特点：我公司研发的整体不锈钢真空型指示器、型材、标尺、标牌，整体零部件均采用优质 304SS 不锈钢制造，这样不仅提高了产品整体外观档次，而且有效的延长了产品使用寿命。其中显示部分关键零部件选用整体磁片结构，大大提高了翻转的灵敏度，减少了翻转失灵的情况，采用真空管密封磁片，防护等级达到 IP68，避免了液位计长期暴露在室外，面板进入灰尘、雨水、杂物等导致的磁片卡阻现象，同时延缓了指示翻片荧光贴片的氧化，提高了指示器的寿命和显示 效果。新型的抽真空型指示器可配套适用于各种规格型号的磁性液位计，客户订货时可根据具体情况选用。
