双色云母水位计的原理和特点

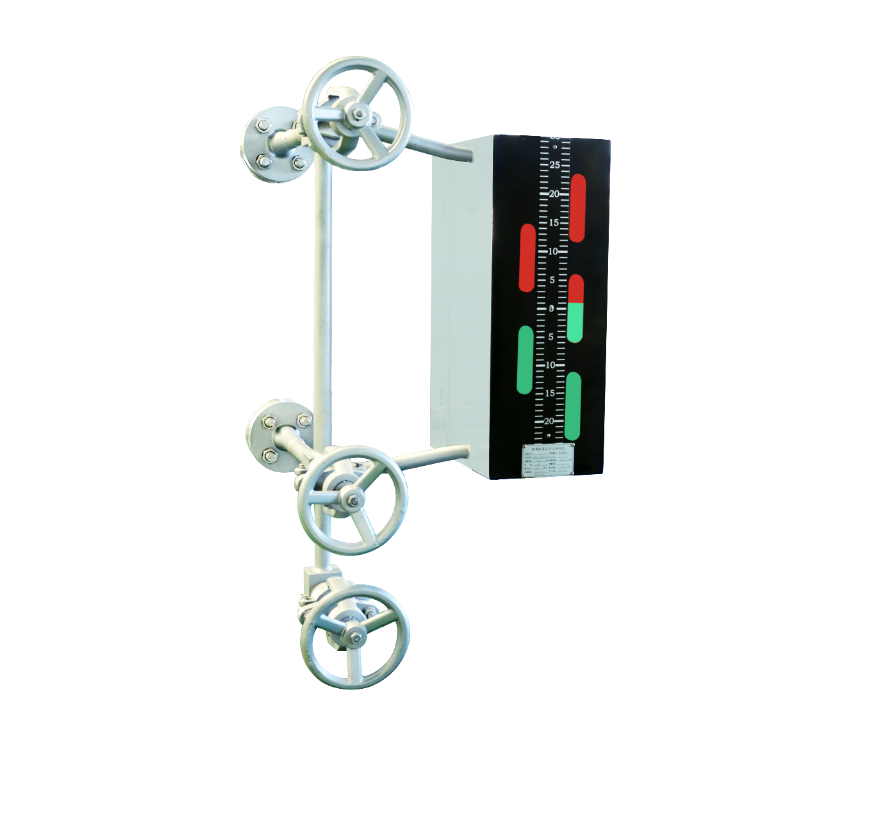

双色云母水位计是用于发电厂、石油化工及工矿企业的蒸汽锅炉或其它压力容器监测水位的一次就地直读仪表，它是在国内外各种透射式双色水位计基础上，新研制成功的一种新型双色水位计，该水位计具有测量精度高，观测效果好，窗口组件使用寿命长等特点。

工作原理：

由光源发出的光通过红、绿滤色镜片，射向水位计本体液腔。在腔内汽相部分，红光射向正前方，而绿光斜射到壁上被吸收。而在腔内液相部分，由于水位的折射使绿光射向正前方，而红光斜射到壁上，因此在正前方观察，显示汽红水绿。

自冲洗双色水位计是在传统双色水位计的基础上对本体进行功能化设计，增加了强冲洗功能。在水位计本体顶部可增设置一个冷凝器，该冷凝器内部用带有中孔的隔板隔开，并偏向外侧一些。加隔板是防止冷凝水向一端流淌，偏向外侧是因为外侧温度低，形成冷凝水速度快，其目的是防止冷凝水在两列窗口流淌的冷凝水不一样多。当汽包内的饱和蒸汽流经冷凝器时，利用冷凝器的散热功能，形成大量的不含盐份的纯净水，该纯净水源源不断地顺两列窗口内表面冲洗观察窗，强制的将观察窗口云母上沾附的污垢冲走。更重要的是形成的大量纯净水流回到本体腔内，不断与本体内的饱和水进行置换，最终使本体腔内的饱和水变成无盐无杂质的纯净水，使窗口无挂垢，达到颜色高清晰、持久，提高了观察效果，延长了窗口组件的使用寿命。

　　产品特点：

　　1.显示精度高：在水位计显示本体与过程连接法兰之间，设置了一个保温伴热平衡补偿管，将汽包内的饱和蒸汽引入对液相取样阀门流入的水进行加热，使本体腔内水温始终保持与汽包内饱和水的温度基本一致，从而消除了原水位计本体腔内因水温低、密度大对水位测量造成的偏差，使得水位计腔内水柱高度在任何工况下都接近汽包内的真实水位，达到了准确监视汽包水位的目的。由于加入饱和汽伴热管和饱和水置换装置，减小了测量误差，能够真实反映汽包中的实际水位。

　　2.无盲区：双列水位计在本体上设置两列多个窗口，且两列窗口之间交错显示，有效避免了水位计压盖之间的盲区。

　　3.高清晰：该产品配套可调节灯光亮度组件，可通过操作灯光调节旋钮实现不同安装环境或监控设备的观测要求，不论从现场还是工业电视上看，汽红水绿非常清晰。

　　4.光源使用寿命高：光源采用特制的二极管冷光源，只需把 220V 电源接入到灯光调节防爆盒内即可。发光均匀，耐高温，寿命长，整体光源调整方便。

 5.自冲洗效果好：配备自冲洗的水位计，窗口不易挂垢，水位计左右侧管内水位相差小。由于本系列水位计与冷凝水接触面积大，而且在上部加装了冷凝装置，所以当蒸汽流经表体时，一部分变为冷凝水后可顺窗口表面冲洗观察窗，观测效果更明显，使用寿命更长。
