YFLD电磁流量计
概述： YFLD型电磁流量计是一种电磁感应式流量测量仪表，用于测量各类导电液体的体积流量，所测量的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相流体。该产品主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。
概述：
YFLD型电磁流量计是一种电磁感应式流量测量仪表，用于测量各类导电液体的体积流量，所测量的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相流体。该产品主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。
工作原理：
工作原理是基于法拉第电磁感应定律。即：导电体在磁场中作切割磁场运动时，导体中产生感应电动势，其感应电动势UE为 ： UE=BDV 其中 UE：感应电压
B：磁场强度
D：导体的长度（管径）
V：导体切割磁场速度（平均流速）
测量流量时，液体流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速（亦即体积流量）成正比的电压，感应电压信号通过二个与液体直接接触的电极检出，并送至放大器，然后转换成标准信号输出。

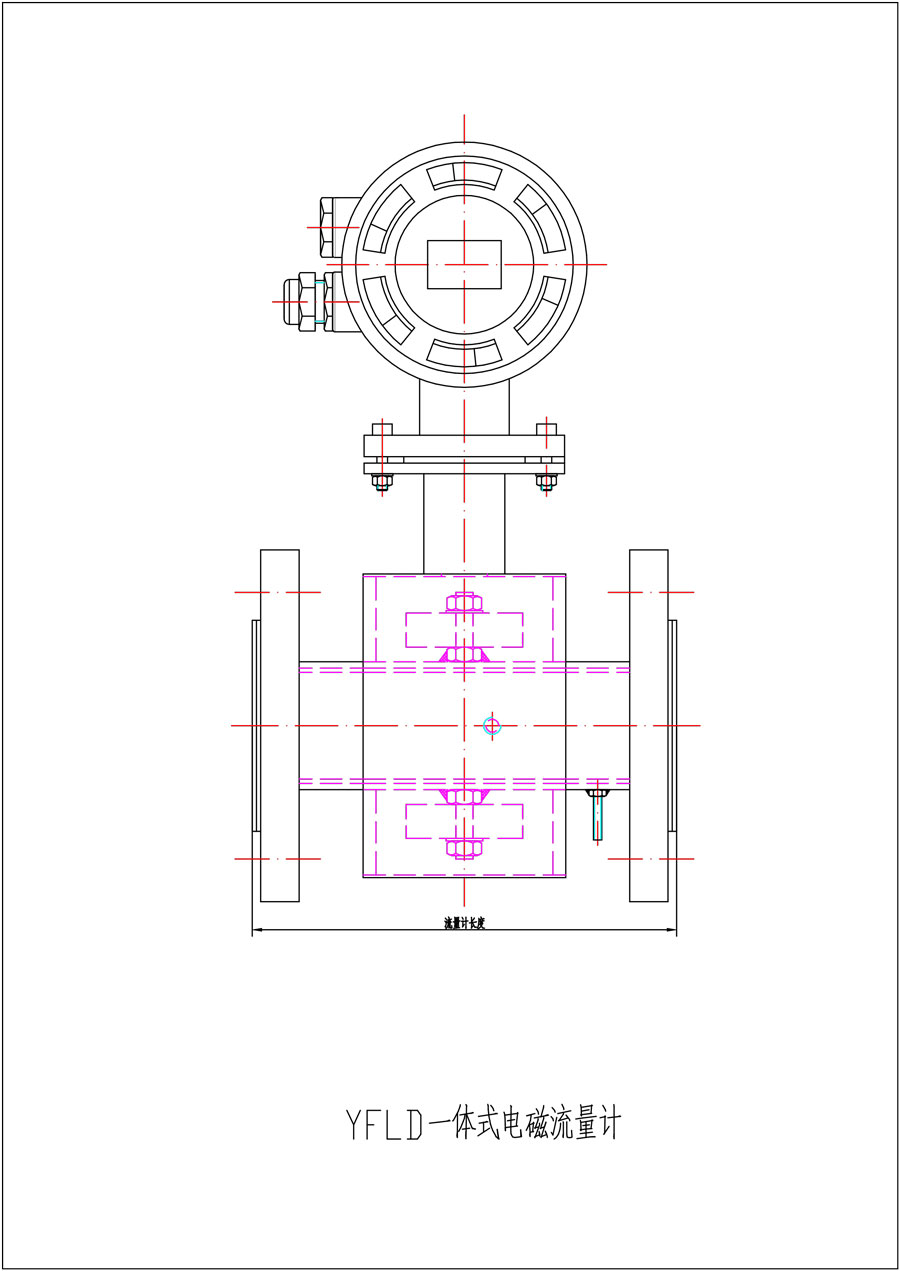

YFLD型电磁流量计由传感器和信号转换器组成，按结构型式分为：法兰连接式 (LD1型)和插入式 (LD2型)二种；根据转换器与传感器的装配形式可分为一体式和分体式二种结构。
主要技术参数：
1 传感器参数
1.1 法兰连接式（LD1型）
适用管径：DN15～DN1000，其它口径为非标，可按用户要求订制。
测量管内衬材质：F46（聚全氟乙丙烯），P0（聚稀烃），PUR（聚氨酯）
电极材质：316L、Hc（哈氏合金c）、Hb（哈氏合金b）、Ta（钽）
工作压力：DN15～DN80口径：4.0MPa(标准）
DN100～DN150口径：1.6MPa(标准）
DN200～DN1000口径：1.0MPa(标准）
超过上述压力标准的为非标型，可按 用户要求订制。
流体温度：F46衬里：-40℃～180℃,P0衬里：-20℃～80℃；PUR衬里：0～50℃
工艺连接法兰：本册法兰标准为HG/T20592－2009，也可按用户要求订制其它标准法兰。
接地环材质：304、321、316、Hc、Ti、Cu
1.2 插入式（LD2型）
适用管径：≥80mm
传感器材质：不锈钢（1Cr18Ni9Ti）＋聚四氟乙烯（PTFE）
传感器探头外径：Φ37mm
传感器插入管道深度：1/8D且≤40mm（D为管内径）
工作压力：1.0MPa，1.6MPa，4MPa，25MPa（特殊）
流体温度：-40℃～100℃，100℃～180℃（高温）
2 转换器参数
测量范围：流速0.1～10m/s，各口径流量＝管横截面积×流速
精度等级：0.3级、0.5级（流速≥0.5m/s），1.0级（流速＜0.5m/s），2.0级（流速＜0.2m/s）
导 电 率：＞5μs/cm
输出信号：4～20mADC，负载≤750Ω；0～1000Hz脉冲输出，有源24V，＞10mA；RS485；
4～20mADC +HART
工作电源：220VAC±10%，50Hz±1Hz；24VDC±10%
功 耗：＜7W
防爆等级：Exd(ia)iaqⅡCT6，Exd(ia)iaqⅡBT4
外壳防护：一体式：IP65；分体式：传感器IP68、 转换器IP65
环境温度：-25℃～60℃（防爆型至50℃）
环境湿度：≤85%RH（20℃时）
电气接口尺寸：M20×1.5，1/2NPT（电缆外径Φ6～Φ10）
| 电磁流量计的型号： | 流体介质的名称及其物性参数： | ||
| 流体工作的最高工作压力、最高工作温度、最低工作温度： | 流体的常用流量、最大流量、最小流量： |
