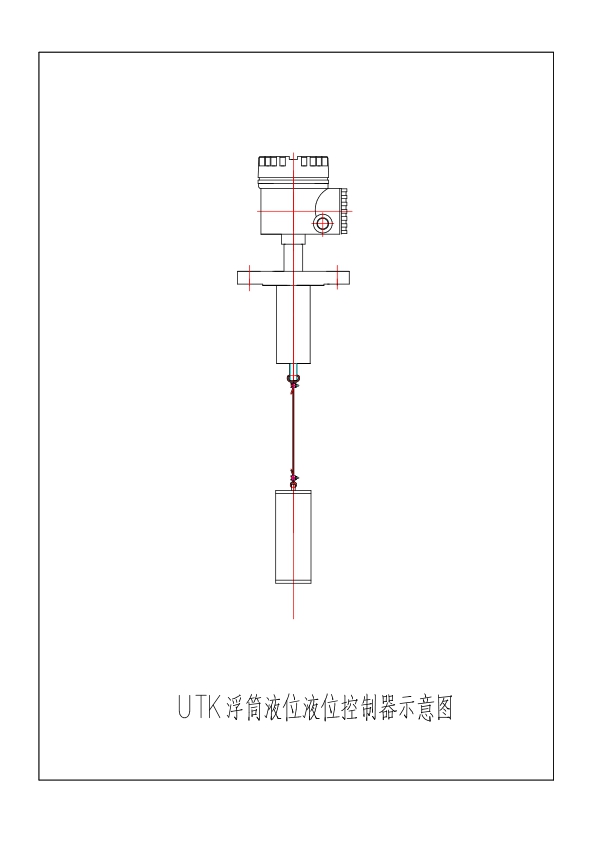

UTK浮筒液位开关
概述:UTK型浮筒液位开关以浮筒作为测量元件,依据阿基米德浮力定律和磁耦合原理进行液位控制,测量元件与磁力机构连接,液位升高时,磁力机构上移通过磁耦合作用,吸合磁控开关或偏置磁钢,使得开关触点接通或断开。
概述:UTK型浮筒液位开关以浮筒作为测量元件,依据阿基米德浮力定律和磁耦合原理进行液位控制,测量元件与磁力机构连接,液位升高时,磁力机构上移通过磁耦合作用,吸合磁控开关或偏置磁钢,使得开关触点接通或断开,当液位降低时,磁力机构向下移动,磁控开关恢复原始状态或偏置磁钢在自重的作用下,回到新的平衡位置,使得开关触点接通或断开,实现液位的控制和报警。
产品特点:
本系列产品区别于传统结构的浮筒液位控制器采用支架式侧耦合形式,上下直通式磁耦合形式,可有效避免侧装式内浮球上升超越支架磁耦合有效距离造成的误报或不自保持的缺陷,产品加安全可靠。
1、可用于高粘度液位报警或控制。
2、耐压等级高,可达25Mpa。
3、耐温性能好,-40℃~300℃。
4、可同时输出2-4组开关量(至少一组常开,一组常闭)。
5、可选择揽式,控制范围可调。
公称压力 | ≤25MPa | 测量精度 | 液位控制:±4mm |
界位控制 | ±6mm | 法兰标准 | HG/T20592-2009,HG/T20615-2009或按用户要求 |
环境温度 | -40℃~+80℃ | 工作温度 | -40℃~300℃ |
介质密度 | 液位控制: ρ≥0.5g/cm3 | 界位控制 | ρ1-ρ2≥ 0.25g/cm3 |
介质粘度 | ≤1St(10-4m2/S) | 接液材质 | 20、304、316L或按用户要求 |
电源引入口 | G1/2”(内螺纹)或按用户要求 | 防爆型式 | 隔爆型 ExdⅡCT6 |
本质安全型 | ExiaⅡCT6 | 防护等级 | IP67 |
型号 | 说 明 | |||
UTK | 亚峰浮筒液位控制器 | |||
安装形式 | C | 侧装 | D | 顶装 |
压力等级(MPa) | 1.0 | PN1.0MPa | 16.0 | PN16.0MPa |
1.6 | PN1.6MPa | 2.0 | CL150LB | |
2.5 | PN2.5MPa | 5.0 | CL300LB | |
4.0 | PN4.0MPa | 11.0 | CL600LB | |
6.3 | PN6.3MPa | 15.0 | CL900LB | |
10.0 | PN10.0MPa | 26.0 | CL1500LB | |
量程 - 密度 | 量程 mm- 密度 g/cm 3 | |||
顶法兰材质 | P | 304 | ||
PL | 316L | |||
P1 | 321 | |||
浮球材质 | P | 304 | ||
PL | 316L | |||
Ti | 钛 | |||
防爆型式 | 省略 | 无 | ||
b | 防爆型 | |||
a | 本安型 | |||
配 件 | 省略 | 无 | ||
W | 外浮筒 | |||
D | 导向筒 | |||
外浮筒材质 | C | 碳钢 | ||
P | 304 | |||
PL | 316L | |||
P1 | 321 | |||
外浮筒侧法兰材质 | 20 | DN20 | ||
25 | DN25 | |||
32 | DN32 | |||
40 | DN40 | |||
50 | DN50 | |||
65 | DN65 | |||
80 | DN80 | |||
100 | DN100 | |||
外浮筒侧法兰密封面 | 省略 | 突面 | ||
F | 凸面 | |||
FM | 凹面 | |||
FF | 全平面 | |||
RJ | 环连接面 |
型号规格: | 安装形式: | ||
工作介质: | 工作压力: | ||
工作温度: | 法兰标准: | ||
接液材质: | 介质密度: | ||
报警设定值: | 其它特殊要求: |
