UQD侧装智能大浮球液位变送器
概述：UQD型智能大浮球液位变送器是浮球液位变送器的升级产品，其变送器表头部分与测量机构采用分离式，使隔爆等级提高，测量更安全准确。特别适用于炼油厂的热重油（温度≤450℃，压力≤6.3MPa），粘稠脏污介质、沥青、含脂等油品以及易燃易爆，有腐蚀性等介质的液位连续测量，可广泛用于石油、化工、冶金、医药等工业领域。
概述：
UQD型智能大浮球液位变送器是浮球液位变送器的升级产品，其变送器表头部分与测量机构采用分离式，使隔爆等级提高，测量更安全准确。特别适用于炼油厂的热重油（温度≤450℃，压力≤6.3MPa），粘稠脏污介质、沥青、含脂等油品以及易燃易爆，有腐蚀性等介质的液位连续测量，可广泛用于石油、化工、冶金、医药等工业领域，是生产过程控制中的合适液位仪表。
工作原理：

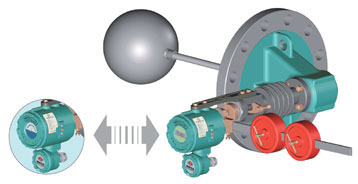

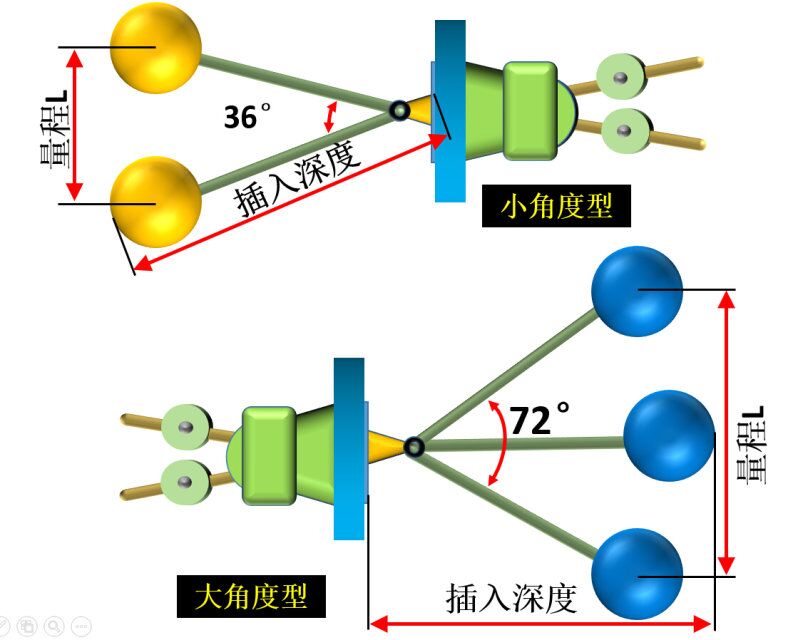

UQD型浮球液位变送器的测量部分由浮球与平衡杆和平衡锤组成力矩平衡机构，因此浮球可以自由地随液位的变化而升降。当液位改变时，浮球的位置发生相应的变化，通过球杆带动主轴转动，控制器内的角位移传感器与主轴通过齿轮啮合，将液位的变化转换成相应的电信号，再由控制器内部的电子电路将此信号转换为与液面变化成正比的标准电流信号。
技术参数：
| 公称压力 | ≤6.3MPa | 环境温度 | -30~70℃ |
| 输出信号 | 4~20mA+HART | 介质密度 | ≥0.55g/cm3 |
| 浮球直径 | Φ230mm | 电气接口 | M20*1.5(内）或1/2NPT |
| 测量精度 | 1.0级；1.5级 | 防爆等级 | 隔爆型 Exd||BT1~T6 本安型 Exia||CT1~T6 |
| 工作温度 | -40℃≤T≤500℃ | 防护等级 | IP67 |
| 法兰口径 | DN250 | 法兰标准 | HG/T20592-20635-2009或客户指定法兰标准 |
可广泛适用各种介质的液位测量，是石油、化工、冶金、电力等行业的理想仪表。
| 介质名称： | 接液材质： | ||
| 液表位号： | 法兰规格： | ||
| 量程： | 法兰材质： | ||
| 压力： | 密度： | ||
| 连接方式： | 密封面： | ||
| 连接规格： | 是否输出： |
