UQZ液位变送器
概述：UQZ 液位变送器借鉴国内外同类产品，积极吸收、糅合众多同类产品的优点，通过公司技术人员大胆改进，在原有产品结构的基础上精心设计而成。采用永久磁钢和进口电子元件，使产品具有：结构简单、使用方便、性能稳定使用寿命长、便于安装维护等优点。
概述：
UQZ 液位变送器借鉴国内外同类产品，积极吸收、糅合众多同类产品的优点，通过公司技术人员大胆改进，在原有产品结构的基础上精心设计而成。采用永久磁钢和进口电子元件，使产品具有：结构简单、使用方便、性能稳定使用寿命长、便于安装维护等优点。本产品几乎可适用于各种工业自动化过程控制中的液位测量与控制，可广泛运用于石油、食品、化工、水处理、制药、电力、造纸、冶金、船舶和钢炉等领域中的液位测量、控制与监测。
结构原理：
变送器的检测管内装有干簧管和精密电阻，当干簧管外磁性浮球随液位上下移动时，检测管内位于液面处的干簧管依次导通使变送器内电阻值发生变化，接线盒内转换器电路模块将其阻值转换成标准电流输出。
| 公称压力 | ≤6.3MPa | 温度范围 | -20~80℃ |
| 测量范围 | 200-8000mm | 介质粘度 | ≤0.05Pa.s |
| 测量精度 | ±5mm | 介质密度 | ≥0.43ɡ/cm3 |
| 输出信号 | 4~20mADC两线制 | 供电电源 | DC24v |
| 防护等级 | IP67 | 防爆等级 | 隔爆型 Exd ||BT1~T6 本安型 Exia IICT1~T6 |
| 型号 | 说 明 | |||
| UQZ | 亚峰浮球液位变送器 | |||

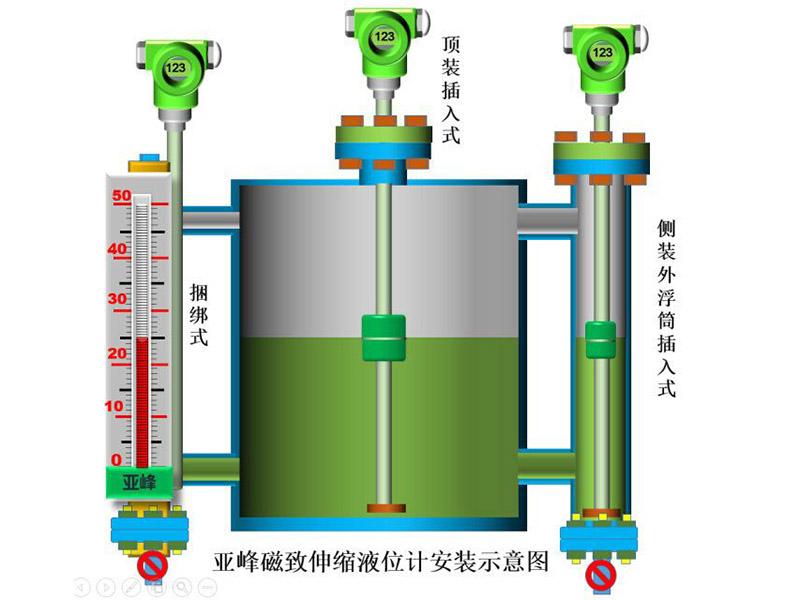

| 安装形式 | P 捆绑式 D 顶装式 C 侧装式 | |||
| 压力等级（MPa) | 1.0 | |||
| 1.6 | ||||
| 2.5 | ||||
| 6.3 | ||||
| 有效插深 / 量程 | 有效插深 mm/ 量程 mm | |||
| 密度 | 密度 g/cm 3 | |||
| 导杆材质 | P | 304 | PP | PP |
| PL | 316L | PF | 304 衬氟 | |
| P1 | 321 | PCF | 304 缠绕四氟 | |
| 法兰规格 | 50 | DN50 | ||
| 65 | DN65 | |||
| 80 | DN80 | |||
| 100 | DN100 | |||
| 125 | DN125 | |||
| 150 | DN150 | |||
| 法兰密封面 | 省略 | 突面 | ||
| F | 凸面 | |||
| FM | 凹面 | |||
| FF | 全平面 | |||
| 浮球材质 | P | 304 | ||
| PL | 316 | |||
| Ti | 钛 | |||
| PF | 304 喷涂 | |||
| TiF | 钛喷涂 | |||
| PP | PP | |||
| 显示方式 | Y | 无显示 | ||
| Y1 | LED 数码管 | |||
| Y2 | LED 液晶显示不带 LEDHART | |||
| Y3 | 液晶显示带 HART | |||
| 防爆型式 | 省略 | 无 | ||
| a | 本安型 | |||
| b | 防爆型 | |||
| 按产品选型表选型： | 介质名称及密度： | ||
| 介质工作压力及温度： | 接液材质： | ||
| 测量范围： | 引颈长度或测量杆长度： | ||
| 法兰标准： |
